241 HEIDENHAIN TNC 426, TNC 430

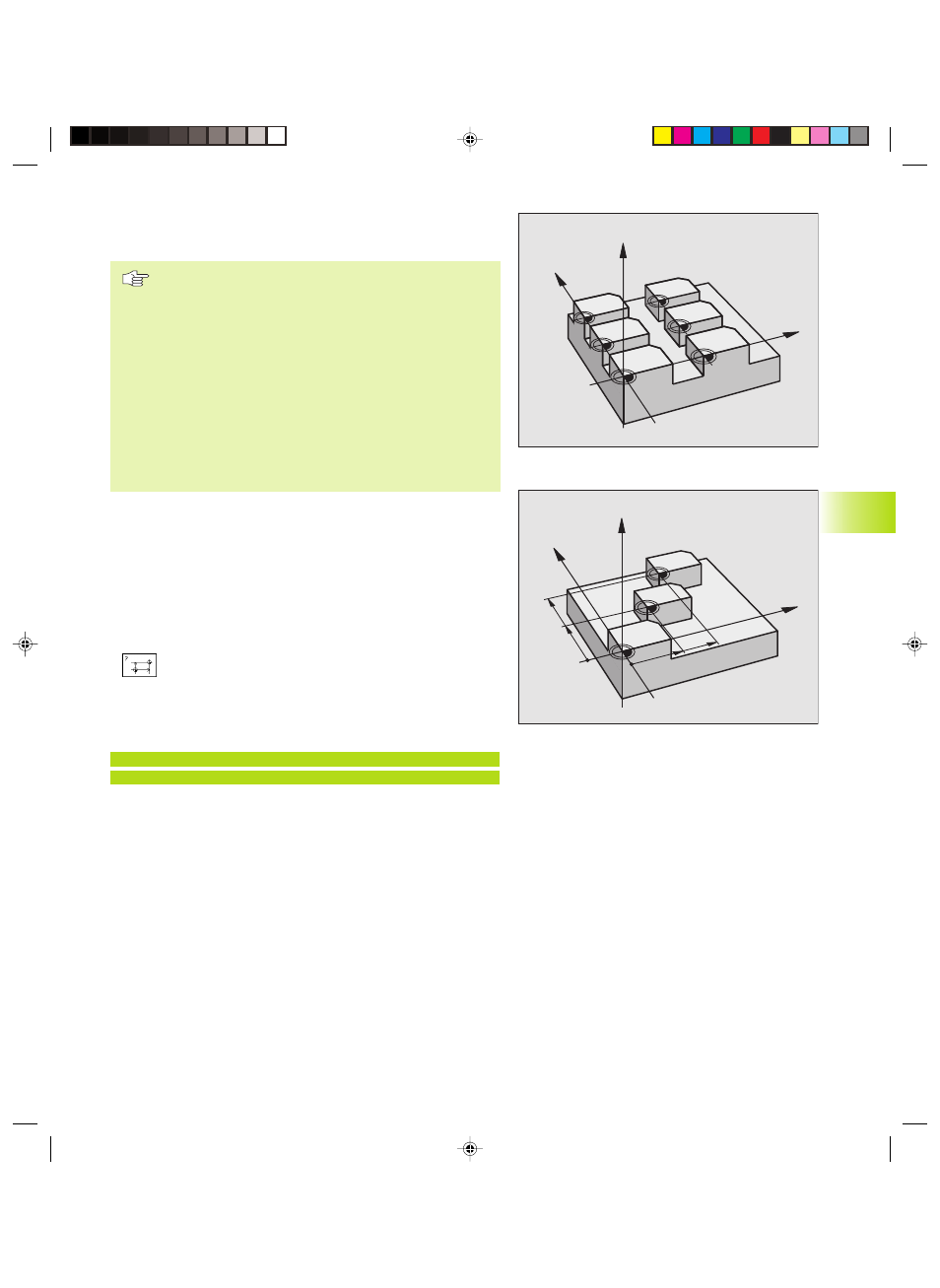

NULLPUNKT-Verschiebung mit Nullpunkt-Tabellen
(Zyklus 7)
Wenn Sie die Programmier-Grafik in Verbindung mit
Nullpunkt-Tabellen verwenden, dann wählen Sie vor
Grafik-Start in der Betriebsart TEST die entsprechende
Nullpunkt-Tabelle aus (Status S).
Wenn Sie nur eine Nullpunkt-Tabelle verwenden, vermei-
den Sie Verwechslungen beim Aktivieren in den
Programmlauf-Betriebsarten.
Nullpunkte aus der Nullpunkt-Tabelle können sich auf den
aktuellen Bezugspunkt oder den Maschinen-Nullpunkt
beziehen (abhängig von Maschinen-Parameter 7475)
Die Koordinaten-Werte aus Nullpunkt-Tabellen sind
ausschließlich absolut wirksam.
Neue Zeilen können Sie nur am Tabellen-Ende einfügen.
Anwendung
Nullpunkt-Tabellen setzen Sie z.B. ein bei
■ häufig wiederkehrenden Bearbeitungsgängen an verschiedenen
Werkstück-Positionen oder
■ häufiger Verwendung derselben Nullpunktverschiebung
Innerhalb eines Programms können Sie Nullpunkte sowohl direkt in
der Zyklus-Definition programmieren als auch aus einer Nullpunkt-
Tabelle heraus aufrufen.
ú Verschiebung: Nummer des Nullpunktes aus der
Nullpunkt-Tabelle oder einen Q-Parameter eingeben;
Wenn Sie einen Q-Parameter eingeben, dann aktiviert
die TNC die Nullpunkt-Nummer, die im Q-Parameter
steht
NC-Beispielsätze:
77 CYCL DEF 7.0 NULLPUNKT
78 CYCL DEF 7.1 #12
Rücksetzen
■ Aus der Nullpunkt-Tabelle Verschiebung zu den Koordinaten
X=0; Y=0 etc. aufrufen.
■ Verschiebung zu den Koordinaten X=0; Y=0 etc. direkt mit einer
Zyklus-Definition aufrufen.
N 0
N 2
N 4
N 1
N 3
N 5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
