HEIDENHAIN TNC 426 (280 474) - Handbuch (Seite 269)

253 HEIDENHAIN TNC 426, TNC 430

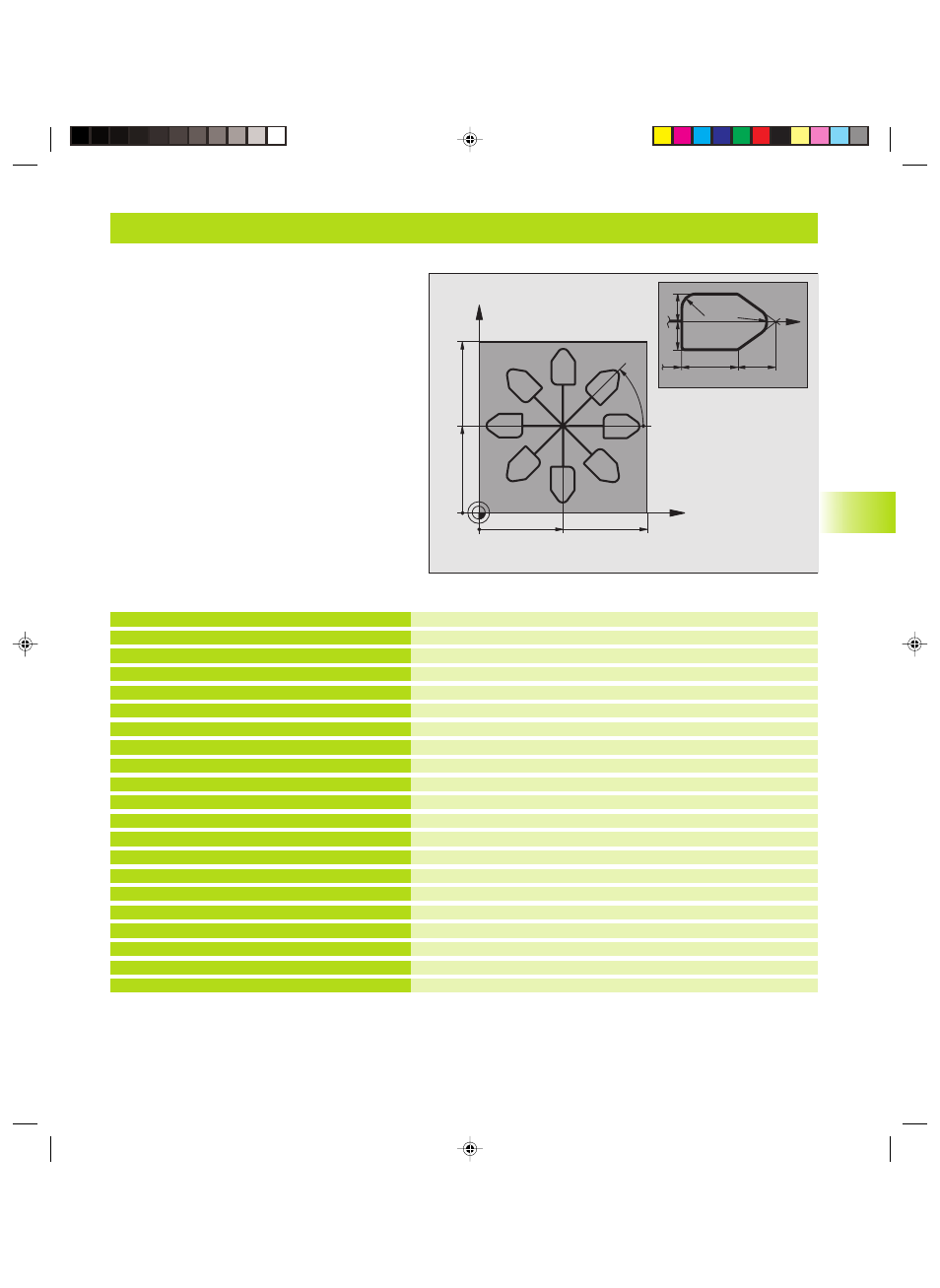

Beispiel: Koordinaten-Umrechnungszyklen
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Nullpunkt-Verschiebung ins Zentrum
Fräsbearbeitung aufrufen
Marke für Programmteil-Wiederholung setzen
Drehung um 45° inkremental
Fräsbearbeitung aufrufen
Rücksprung zu LBL 10; insgesamt sechsmal
Drehung rücksetzen
Nullpunkt-Verschiebung rücksetzen
Werkzeug freifahren, Programm-Ende
0 BEGIN PGM KOUMR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+130 Y+130 Z+0
3 TOOL DEF 1 L+0 R+1
4 TOOL CALL 1 Z S4500
5 L Z+250 R0 F MAX
6 CYCL DEF 7.0 NULLPUNKT
7 CYCL DEF 7.1 X+65
8 CYCL DEF 7.2 Y+65
9 CALL LBL 1
10 LBL 10
11 CYCL DEF 10.0 DREHUNG
12 CYCL DEF 10.1 IROT+45
13 CALL LBL 1
14 CALL LBL 10 REP 6/6
15 CYCL DEF 10.0 DREHUNG
16 CYCL DEF 10.1 ROT+0
17 CYCL DEF 7.0 NULLPUNKT
18 CYCL DEF 7.1 X+0
19 CYCL DEF 7.2 Y+0
20 L Z+250 R0 F MAX M2
Programm-Ablauf
■ Koordinaten-Umrechnungen im Hauptprogramm
■ Bearbeitung im Unterprogramm 1
(siehe „9 Programmieren: Unterprogramme und
Programmteil-Wiederholungen“)
8.7 Zyklen zur K
oor
dinat
en-Umr
ec
hnung
X
Y
65
65
130
130
45°
X
20
30
10
R5
R5 10
10
