111 HEIDENHAIN TNC 426, TNC 430

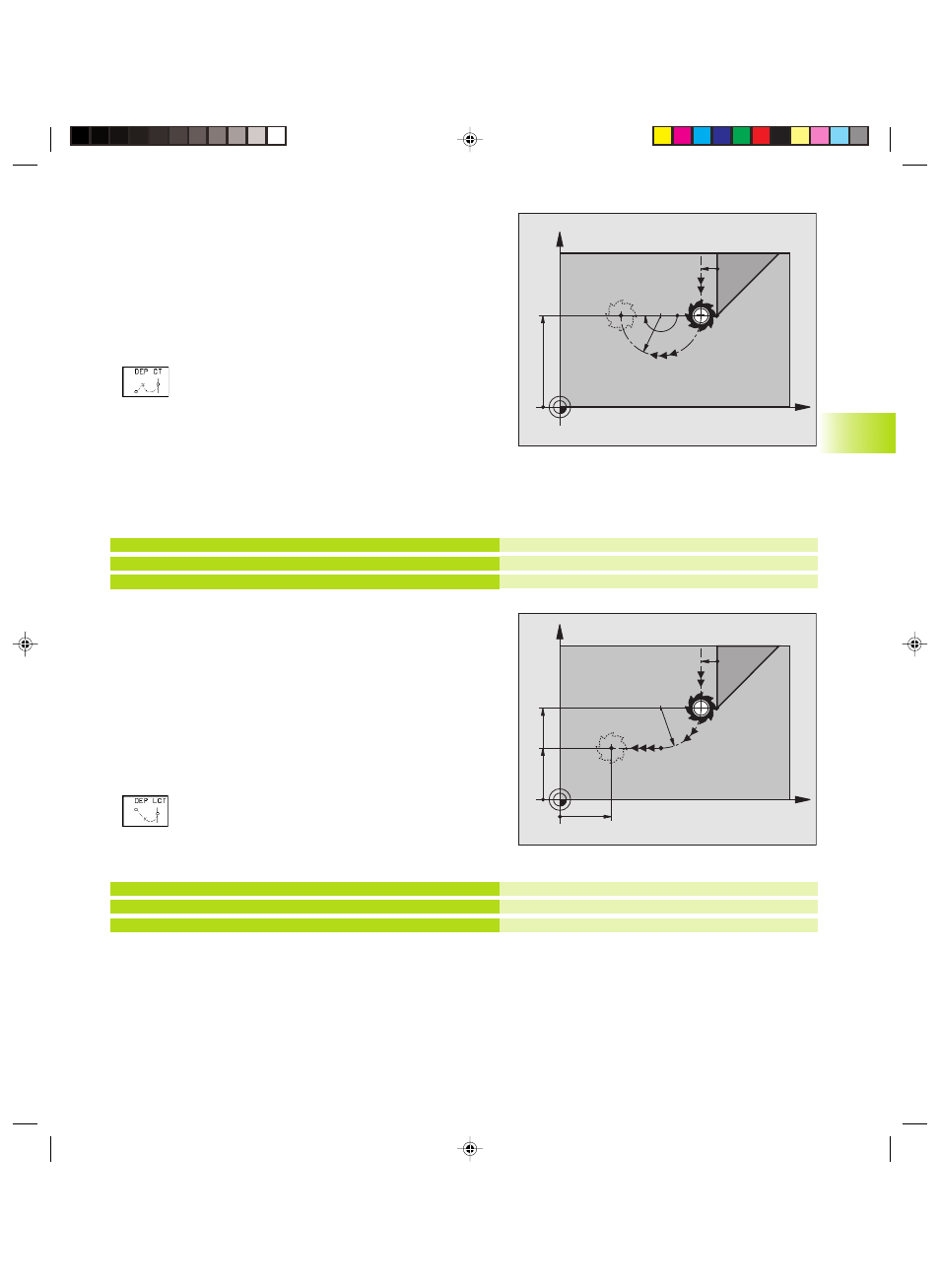

Wegfahren auf einer Kreisbahn
mit tangentialem Anschluß: DEP CT
Die TNC fährt das Werkzeug auf einer Kreisbahn vom letzten Kontur-
punkt P
E
zum Endpunkt P
N
. Die Kreisbahn schließt tangential an das
letzte Konturelement an.
ú Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
ú Dialog mit Taste APPR/DEP und Softkey DEP CT eröffnen:
ú Radius R der Kreisbahn
■ Das Werkzeug soll zu der Seite das Werkstück verlas-
sen, die durch die Radiuskorrektur festgelegt ist:
R positiv eingeben
■ Das Werkzeug soll zu der entgegengesetzten Seite
das Werkstück verlassen, die durch die Radiuskorrektur
festgelegt ist: R negativ eingeben
ú Mittelpunktswinkel CCA der Kreisbahn
NC-Beispielsätze
23 L Y+20 RR F100
24 DEP CT CCA 180 R+8 F100
25 L Z+100 FMAX M2
Wegfahren auf einer Kreisbahn mit tangentialem
Anschluß an Kontur und Geradenstück: DEP LCT
Die TNC fährt das Werkzeug auf einer Kreisbahn vom letzten Kontur-
punkt P
E
auf einen Hilfspunkt P
H
. Von dort fährt es auf einer Geraden
zum Endpunkt P
N
. Das letzte Konturelement und die Gerade von P
H
– P
N
haben mit der Kreisbahn tangentiale Übergänge. Damit ist die
Kreisbahn durch den Radius R eindeutig festgelegt.
ú Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
ú Dialog mit Taste APPR/DEP und Softkey DEP LCT eröffnen:
ú Koordinaten des Endpunkts P
N
eingeben
ú Radius R der Kreisbahn.
R positiv eingeben
NC-Beispielsätze
23 L Y+20 RR F100
24 DEP LCT X+10 Y+12 R+8 F100
25 L Z+100 FMAX M2
Letztes Konturelement: P
E
mit Radiuskorrektur
Mittelpunktswinkel =180°, Kreisbahn-Radius=10 mm
Z freifahren, Rücksprung, Programm-Ende
Letztes Konturelement: P
E
mit Radiuskorrektur
Koordinaten P
N
, Kreisbahn-Radius = 10 mm
Z freifahren, Rücksprung, Programm-Ende
X
Y
20
P
N
R0
P
E
RR R8 180°
RR
X
Y
20
P
N
R0
P
E
RR
RR
12
10
R8
P
H
R0
6.3 K
ont
ur anf
ahr
en und v
e
rlassen
