HEIDENHAIN TNC 426, TNC 430 337
Arbeiten ohne Verfahrbereichs-Begrenzung
Für Koordinatenachsen, die ohne Verfahrbereichs-Begrenzungen
verfahren werden sollen, geben Sie den maximalen Verfahrweg der
TNC (+/- 99 999 mm) als ENDSCHALTER ein.
Maximalen Verfahrbereich ermitteln und eingeben
ú Positions-Anzeige REF anwählen
ú Gewünschte positive und negative End-Positionen der X-, Y- und Z-
Achse anfahren
ú Werte mit Vorzeichen notieren
ú MOD-Funktionen wählen: Taste MOD drücken
ú Verfahrbereichs-Begrenzung eingeben: Softkey END-
SCHALTER drücken. Notierte Werte für die Achsen als
Begrenzungen eingeben
ú MOD-Funktion verlassen: Softkey ENDE drücken
Werkzeug-Radiuskorrekturen werden bei Verfahrbe-
reichs-Begrenzungen nicht berücksichtigt.
Verfahrbereichs-Begrenzungen und Software-Endschalter
werden berücksichtigt, nachdem die Referenz-Punkte
überfahren sind.
Nullpunkt-Anzeige
Die im Bildschirm links unten angezeigten Werte sind die manuell
gesetzten Bezugspunkte bezogen auf den Maschinen-Nullpunkt. Sie
können im Bildschirm-Menü nicht verändert werden.
12.14 HILFE-Dateien anzeigen
Hilfe-Dateien sollen den Bediener in Situationen unterstützen, in
denen festgelegte Handlungsweisen, z.B. das Freifahren der
Maschine nach einer Stromunterbrechung, erforderlich sind. Auch
Zusatz-Funktionen lassen sich in einer HILFE-Datei dokumentieren.

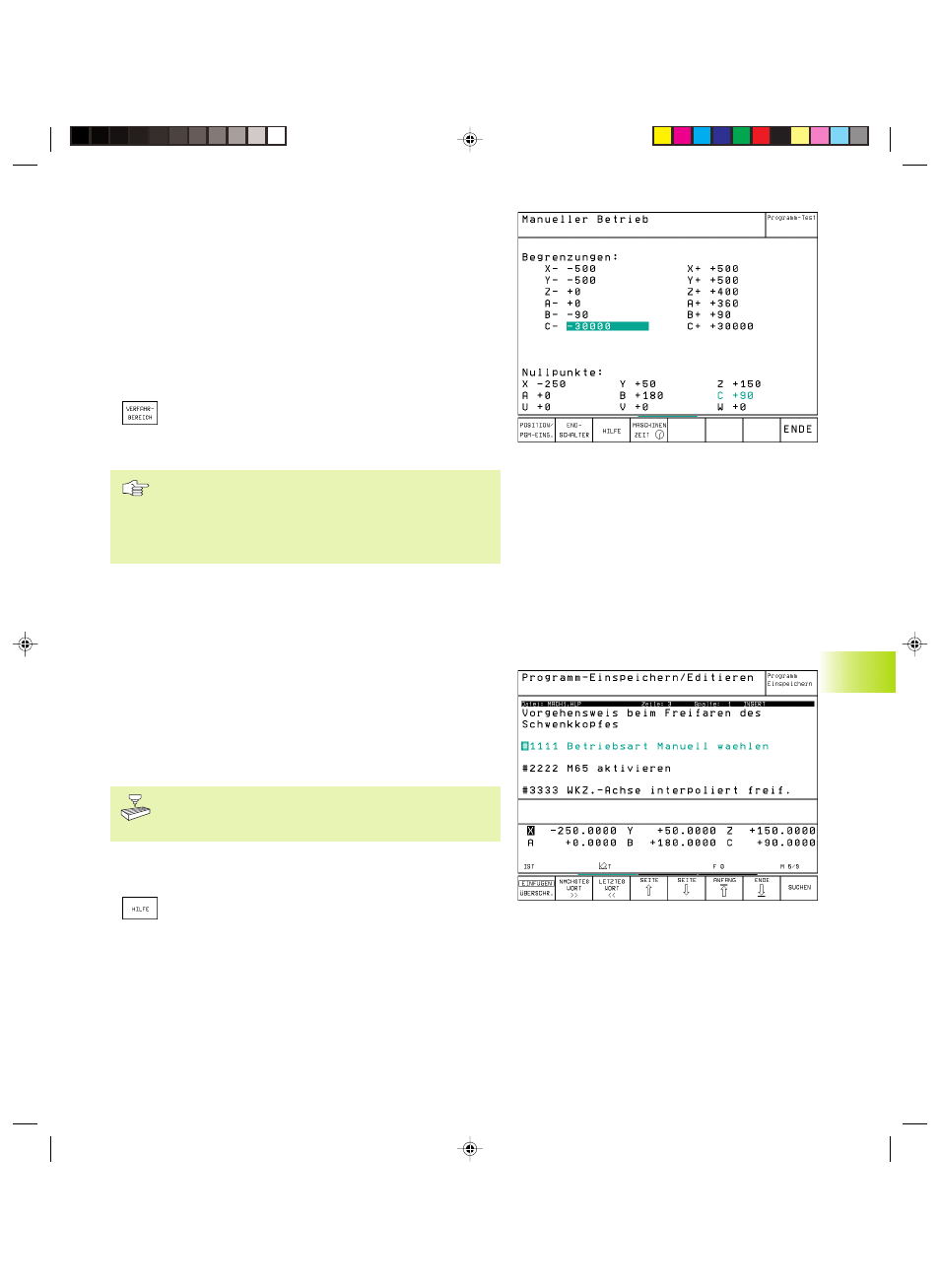

Das Bild rechts zeigt die Anzeige einer HILFE-Datei.
Die HILFE-Dateien sind nicht an jeder Maschine verfüg-
bar. Nähere Informationen erteilt Ihr Maschinenher-
steller.
HILFE-DATEIEN wählen
ú MOD-Funktion wählen: Taste MOD drücken
ú Wählen der zuletzt aktiven HILFE-Datei: Softkey HILFE
drücken
ú Falls nötig, Datei Verwaltung aufrufen (Taste PGM
MGT) und andere Hilfe-Datei wählen.
12.14 HILFE-Dateien anzeigen
