8 Programmieren: Zyklen
256
X
Y
Z
8.8 Sonder
-Zyklen

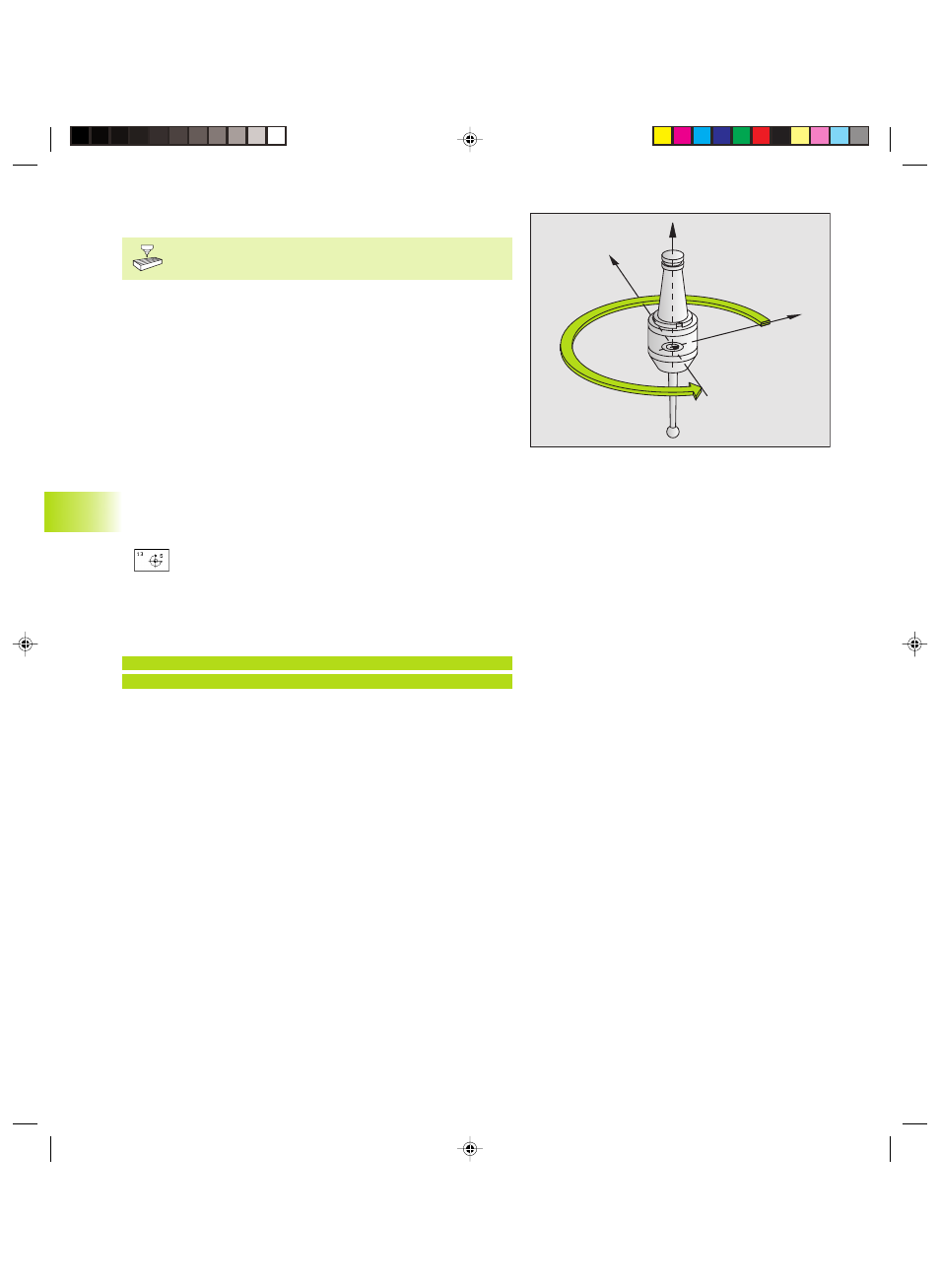

SPINDEL-ORIENTIERUNG (Zyklus 13)
Maschine und TNC müssen vom Maschinenhersteller für
den Zyklus 13 vorbereitet sein.
Die TNC kann die Hauptspindel einer Werkzeugmaschine ansteuern
und in eine durch einen Winkel bestimmte Position drehen.
Die Spindel-Orientierung wird z.B. benötigt
■
bei Werkzeugwechsel-Systemen mit bestimmter Wechsel-Position
für das Werkzeug
■
zum Ausrichten des Sende- und Empfangsfensters von 3D-
Tastsystemen mit Infrarot-Übertragung
Wirkung
Die im Zyklus definierte Winkelstellung positioniert die TNC durch
Programmieren von M19 oder M20 (maschinenabhängig).
Wenn Sie M19, bzw. M20 programmieren, ohne zuvor den Zyklus
13 definiert zu haben, dann positioniert die TNC die Hauptspindel
auf einen Winkelwert, der in einem Maschinen-Parameter festge-
legt ist (siehe Maschinenhandbuch).
ú
Orientierungswinkel: Winkel bezogen auf die Winkel-
Bezugsachse der Arbeitsebene eingeben
Eingabe-Bereich:
0 bis 360°
Eingabe-Feinheit:
0,1°
NC-Beispielsätze
93 CYCL DEF 13.0 ORIENTIERUNG
94 CYCL DEF 13.1 WINKEL 180
