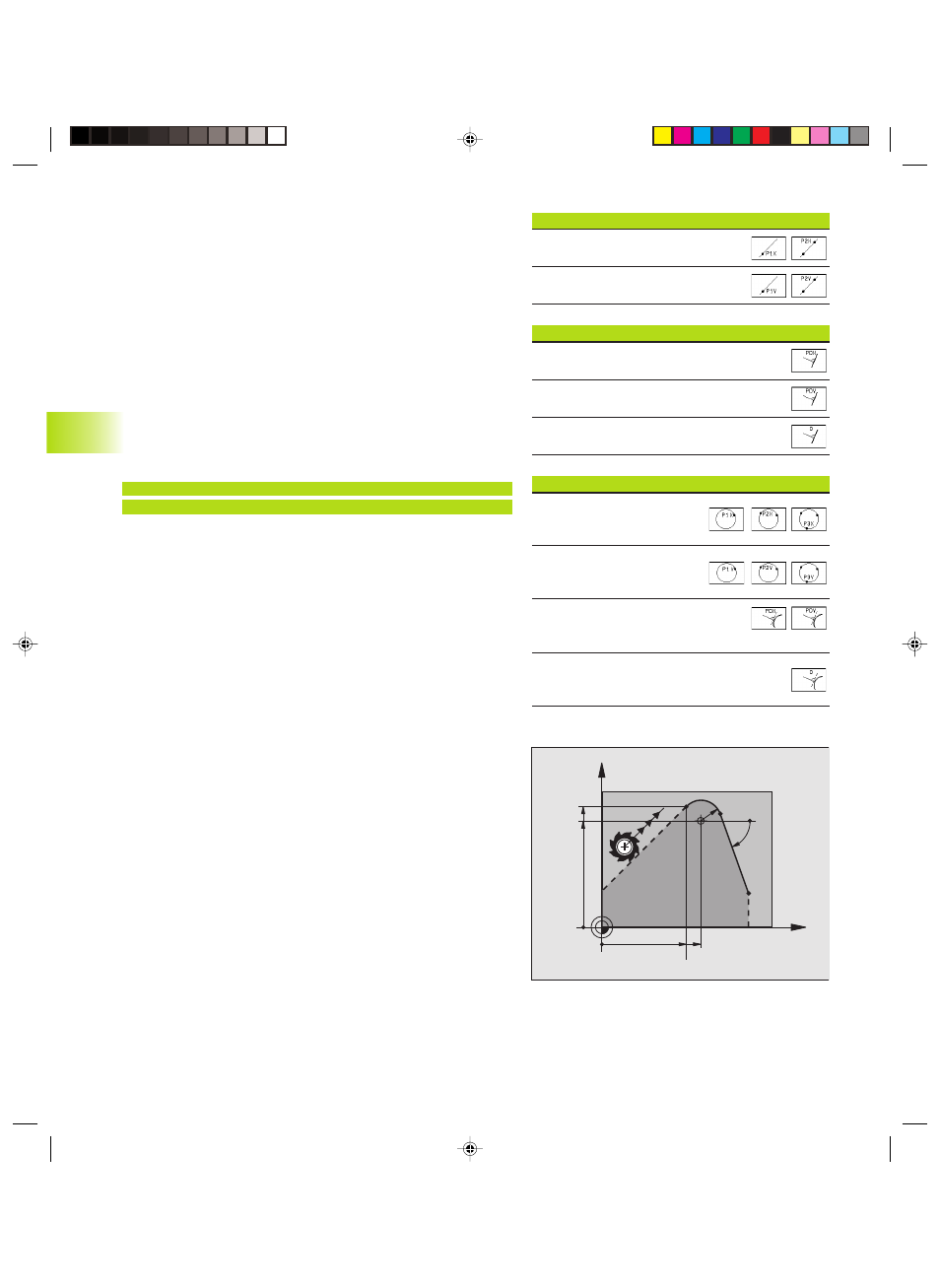

132 6 Programmieren: Konturen programmieren
6.6 Bahnbew
egung
en – F
reie K
ont
ur
-Pr
ogr
ammier
ung FK
Hilfspunkte
Sowohl für freie Geraden als auch für freie Kreisbahnen können Sie
Koordinaten für Hilfspunkte auf oder neben der Kontur eingeben.
Die Softkeys stehen zur Verfügung, sobald Sie den FK-Dialog mit
dem Softkey FL, FLT, FC oder FCT eröffnet haben.
Hilfspunkte für die Gerade
Die Hilfspunkte befinden sich auf der Geraden oder auf der Verlän-
gerung der Geraden: Siehe Tabelle rechts oben.
Die Hilfspunkte befinden im Abstand D neben der Gerade: Siehe
Tabelle rechts Mitte.
Hilfspunkte für die Kreisbahn
Für eine Kreisbahn können Sie 1,2 oder 3 Hilfspunkte auf der Kontur
angeben: Siehe Tabelle rechts unten.
NC-Beispielsätze
13 FC DR– R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
Siehe Bild rechts unten.
Hilfspunkte auf der Gerade Softkey
X-Koordinate Hilfspunkt P1 oder P2
Y-Koordinate Hilfspunkt P1 oder P2
Hilfspunkte neben der Gerade Softkey
X-Koordinate des Hilfspunkts
Y-Koordinate des Hilfspunkts
Abstand des Hilfspunkts zur Geraden
Hilfspunkte auf der Kreisbahn Softkey
X-Koordinate eines
Hilfspunkts P1, P2 oder P3
Y-Koordinate eines
Hilfspunkts P1, P2 oder P3
Koordinaten eines Hilfspunkts
neben der Kreisbahn
Abstand des Hilfspunkts
neben der Kreisbahn
X
Y
53
60.071
50
42.929
R10
70°
