8 Programmieren: Zyklen 240

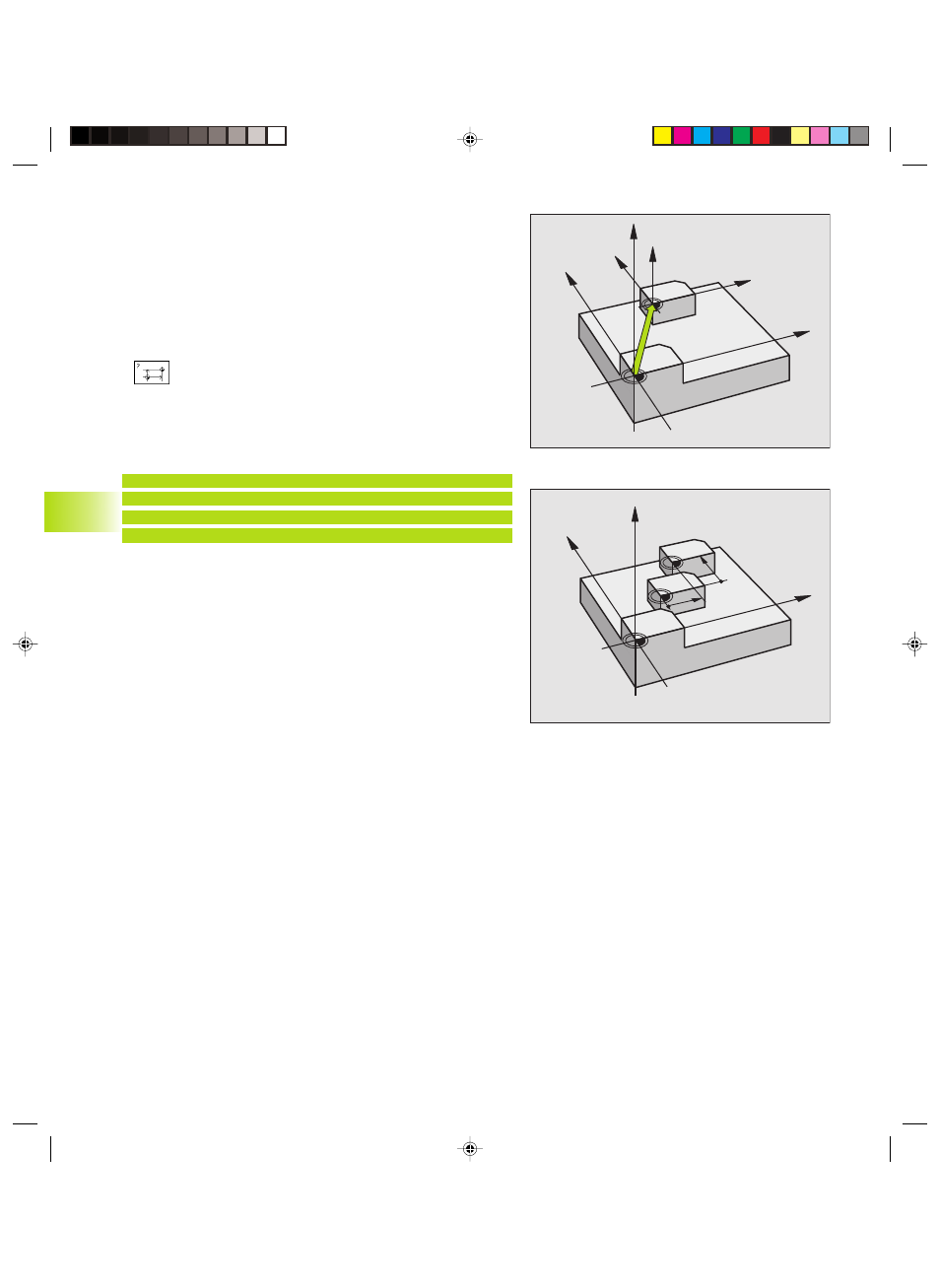

NULLPUNKT-Verschiebung (Zyklus 7)
Mit der NULLPUNKT-VERSCHIEBUNG können Sie Bearbeitungen an
beliebigen Stellen des Werkstücks wiederholen.
Wirkung
Nach einer Zyklus-Definition NULLPUNKT-VERSCHIEBUNG bezie-
hen sich alle Koordinaten-Eingaben auf den neuen Nullpunkt. Die
Verschiebung in jeder Achse zeigt die TNC in der zusätzlichen Status-
Anzeige an. Die Eingabe von Drehachsen ist auch erlaubt.
ú Verschiebung: Koordinaten des neuen Nullpunkts
eingeben; Absolutwerte beziehen sich auf den
Werkstück-Nullpunkt, der durch das Bezugspunkt-
Setzen festgelegt ist; Inkrementalwerte beziehen sich
immer auf den zuletzt gültigen Nullpunkt – dieser
kann bereits verschoben sein
NC-Beispielsätze:
73 CYCL DEF 7.0 NULLPUNKT
74 CYCL DEF 7.1 X+10
75 CYCL DEF 7.2 Y+10
76 CYCL DEF 7.3 Z-5
Rücksetzen
Die Nullpunkt-Verschiebung mit den Koordinatenwerten X=0, Y=0
und Z=0 hebt eine Nullpunkt-Verschiebung wieder auf.
Grafik
Wenn Sie nach einer Nullpunkt-Verschiebung eine neue BLK FORM
programmieren, können Sie über den Maschinen-Parameter 7310
entscheiden, ob sich die BLK FORM auf den neuen oder alten
Nullpunkt beziehen soll. Bei der Bearbeitung mehrerer Teile kann die
TNC dadurch jedes Teil einzeln grafisch darstellen.
Status-Anzeigen
■ Die große Positions-Anzeige bezieht sich auf den aktiven (verscho-
benen) Nullpunkt
■ Alle in der zusätzlichen Status-Anzeige angezeigte Koordinaten
(Positionen, Nullpunkte) beziehen sich auf den manuell gesetzten
Bezugspunkt
8.7 Zyklen zur K
oor
dinat
en-Umr
ec
hnung
Z
Z
X
X
Y
Y
Z
X
Y
IX
IY
