8 Programmieren: Zyklen 216

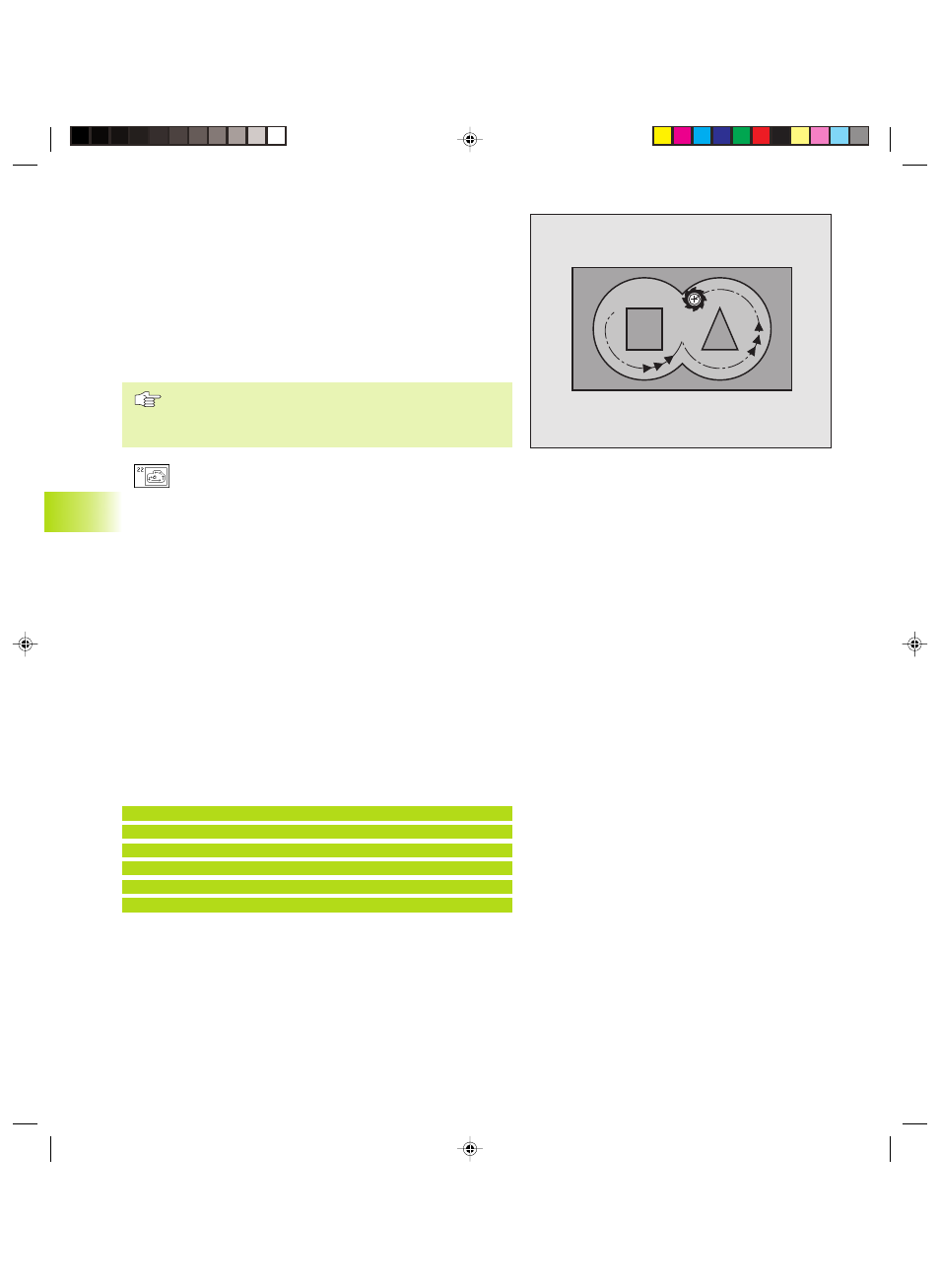

RAEUMEN (Zyklus 22)
1 Die TNC positioniert das Werkzeug über den Einstichpunkt; dabei
wird das Schlichtaufmaß Seite berücksichtigt
2 In der ersten Zustell-Tiefe fräst das Werkzeug mit dem
Fräsvorschub Q12 die Kontur von innen nach außen
3 Dabei werden die Inselkonturen (hier: C/D) mit einer Annäherung
an die Taschenkontur (hier: A/B) freigefräst
4 Anschließend fährt die TNC die Taschenkontur fertig und das
Werkzeug auf die Sichere Höhe zurück
Beachten Sie vor dem Programmieren
Ggf. Fräser mit einem über Mitte schneidenden Stirnzahn
verwenden (DIN 844), oder Vorbohren mit Zyklus 21.
ú Zustell-Tiefe Q10 (inkremental): Maß, um das das
Werkzeug jeweils zugestellt wird
ú Vorschub Tiefenzustellung Q11: Eintauchvorschub in
mm/min
ú Vorschub Ausräumen Q12: Fräsvorschub in
mm/min
ú Vorräum-Werkzeug Nummer Q18: Nummer des
Werkzeugs, mit dem die TNC bereits vorgeräumt hat.
Falls nicht vorgeräumt wurde „0“ eingeben; falls Sie
hier eine Nummer eingeben, räumt die TNC nur den
Teil aus, der mit dem Vorräum-Werkzeug nicht bearbei-
tet werden konnte.
Falls der Nachräumbereich nicht seitlich anzufahren ist,
taucht die TNC pendelnd ein; dazu müssen Sie in der
Werkzeug-Tabelle TOOL.T (siehe Kapitel 5.2) die
Schneidenlänge LCUTS und den maximalen Eintauch-
winkel ANGLE des Werkzeugs definieren. Ggf. gibt die
TNC eine Fehlermeldung aus
ú Vorschub Pendeln Q19: Pendelvorschub in
mm/min
NC-Beispielsätze:
59 CYCL DEF 22.0 RAEUMEN
Q10=+5 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=350 ;VORSCHUB RAEUMEN
Q18=1 ;VORRAEUM-WERKZEUG
Q19=150 ;VORSCHUB PENDELN
C D
A B
8.5 SL
-Zyklen
