108 6 Programmieren: Konturen programmieren

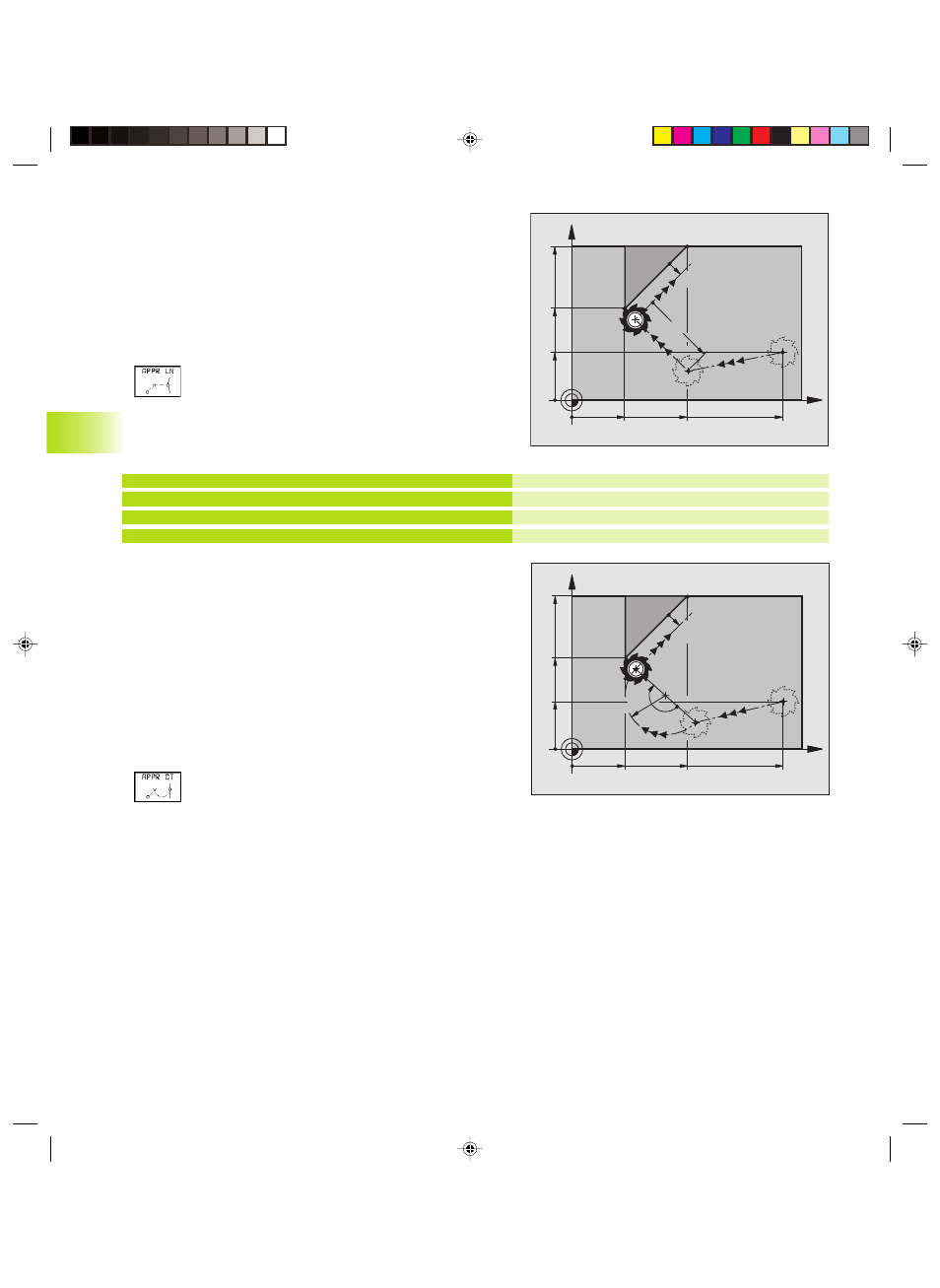

Anfahren auf einer Geraden senkrecht zum ersten
Konturpunkt: APPR LN
Die TNC fährt das Werkzeug auf einer Geraden vom Startpunkt P
S
auf einen Hilfspunkt P
H
. Von dort aus fährt es den ersten Kontur-
punkt P
A
auf einer Geraden senkrecht an. Der Hilfspunkt P
H
hat den
Abstand LEN + Werkzeug-Radius zum ersten Konturpunkt P
A
.
ú Beliebige Bahnfunktion: Startpunkt P
S
anfahren
ú Dialog mit Taste APPR/DEP und Softkey APPR LN eröffnen:
ú Koordinaten des ersten Konturpunkts P
A
ú Länge: Abstand des Hilfspunkts P
H
LEN immer positiv eingeben!
ú Radiuskorrektur RR/RL für die Bearbeitung
NC-Beispielsätze
7 L X+40 Y+10 R0 FMAX M3
8 APPR LN X+10 Y+20 Z-10 LEN+15 RR F100
9 L X+20 Y+35
10 L ...
Anfahren auf einer Kreisbahn
mit tangentialem Anschluß: APPR CT
Die TNC fährt das Werkzeug auf einer Geraden vom Startpunkt P
S
auf einen Hilfspunkt P
H
. Von dort fährt es auf einer Kreisbahn, die
tangential in das erste Konturelement übergeht, den ersten Kontur-
punkt P
A
an.
Die Kreisbahn von P
H
nach P
A
ist festgelegt durch den Radius R und
den Mittelpunktswinkel CCA. Der Drehsinn der Kreisbahn ist durch
den Verlauf des ersten Konturelements gegeben.
ú Beliebige Bahnfunktion: Startpunkt P
S
anfahren
ú Dialog mit Taste APPR/DEP und Softkey APPR CT eröffnen:
ú Koordinaten des ersten Konturpunkts P
A
ú Radius R der Kreisbahn
■ Anfahren auf der Seite des Werkstücks, die
durch die Radiuskorrektur definiert ist:
R positiv eingeben
■ Von der Werkstück-Seite aus anfahren:
R negativ eingeben
ú Mittelpunktswinkel CCA der Kreisbahn
■ CCA nur positiv eingeben
■ Maximaler Eingabewert 360°
ú Radiuskorrektur RR/RL für die Bearbeitung
P
S
ohne Radiuskorrektur anfahren
P
A
mit Radiuskorr. RR
Endpunkt erstes Konturelement
Nächstes Konturelement
X
Y
10
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
15
35
20
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40 10
CCA=
180°
R10
35
20
6.3 K
