90 5 Programmieren: Werkzeuge
Andere Werkzeuge verwenden: Delta-Werte
Wenn Sie Werkzeuge einsetzen, die andere Abmessungen haben
als die ursprünglich vorgesehenen Werkzeuge, dann tragen Sie den
Unterschied der Längen und Radien als Delta-Werte in die Werk-
zeug-Tabelle oder in den Werkzeug-Aufruf TOOL CALL ein:
■ Positiver Delta-Wert DL, DR, DR2
Die Werkzeugmaße sind größer als die des Original-Werkzeugs
(Aufmaß)
■ Negativer Delta-Wert DL, DR, DR2
Die Werkzeugmaße sind kleiner als die des Original-Werkzeugs
(Untermaß)
Die TNC korrigiert dann die Werkzeug-Position um die Summe der
Delta-Werte aus der Werkzeug-Tabelle und dem Werkzeug-Aufruf.
3D-Korrektur ohne Werkzeug-Orientierung
Die TNC versetzt das Werkzeug in Richtung der Flächennormalen
um die Summe der Delta-Werte (Werkzeug-Tabelle und TOOL
CALL).
Satz-Format mit Flächennormalen
LN X+31,737 Y+21,954 Z+33,165
NX+0,2637581 NY+0,0078922 NZ–0,8764339 F1000 M3
LN Gerade mit 3D-Korrektur
X, Y, Z Korrigierte Koordinaten des Geraden-Endpunkts
NX, NY, NZ Komponenten der Flächennormalen
F Vorschub
M Zusatzfunktion
Vorschub F und Zusatzfunktion M können Sie in der Betriebsart
Programm-Einspeichern/Editieren eingeben und ändern.
Die Koordinaten des Geraden-Endpunkts und die Komponenten der
Flächennormalen sind vom CAD-System vorzugeben.

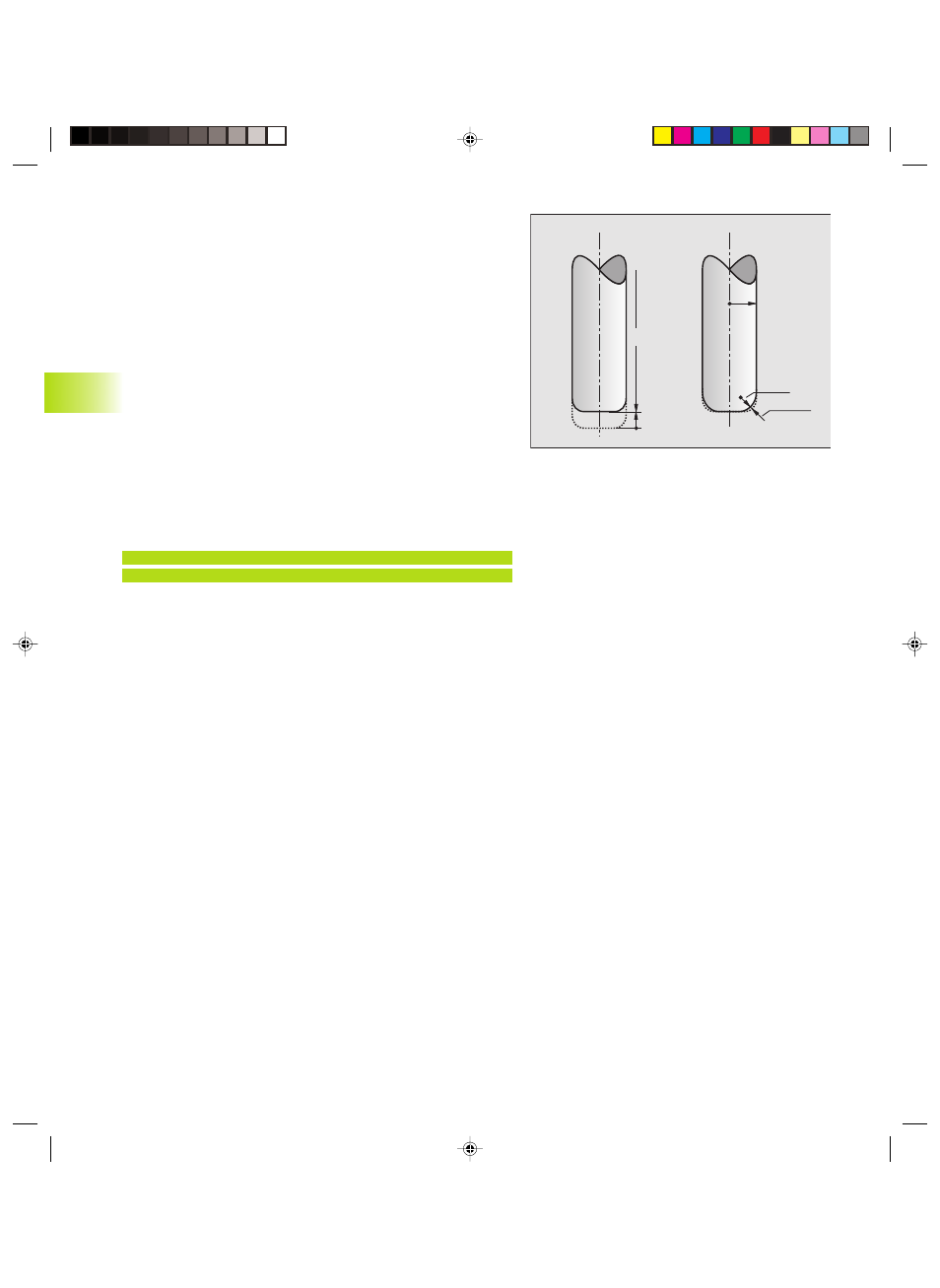

DL>0
L
R
DR2>0
R2
5.4 Dr
eidimensionale W
e
rk
z
e
u
g-K
or
re
kt
ur
