126 6 Programmieren: Konturen programmieren
6.5 Bahnbew
egung
en – P
olar
k
oor
dinat

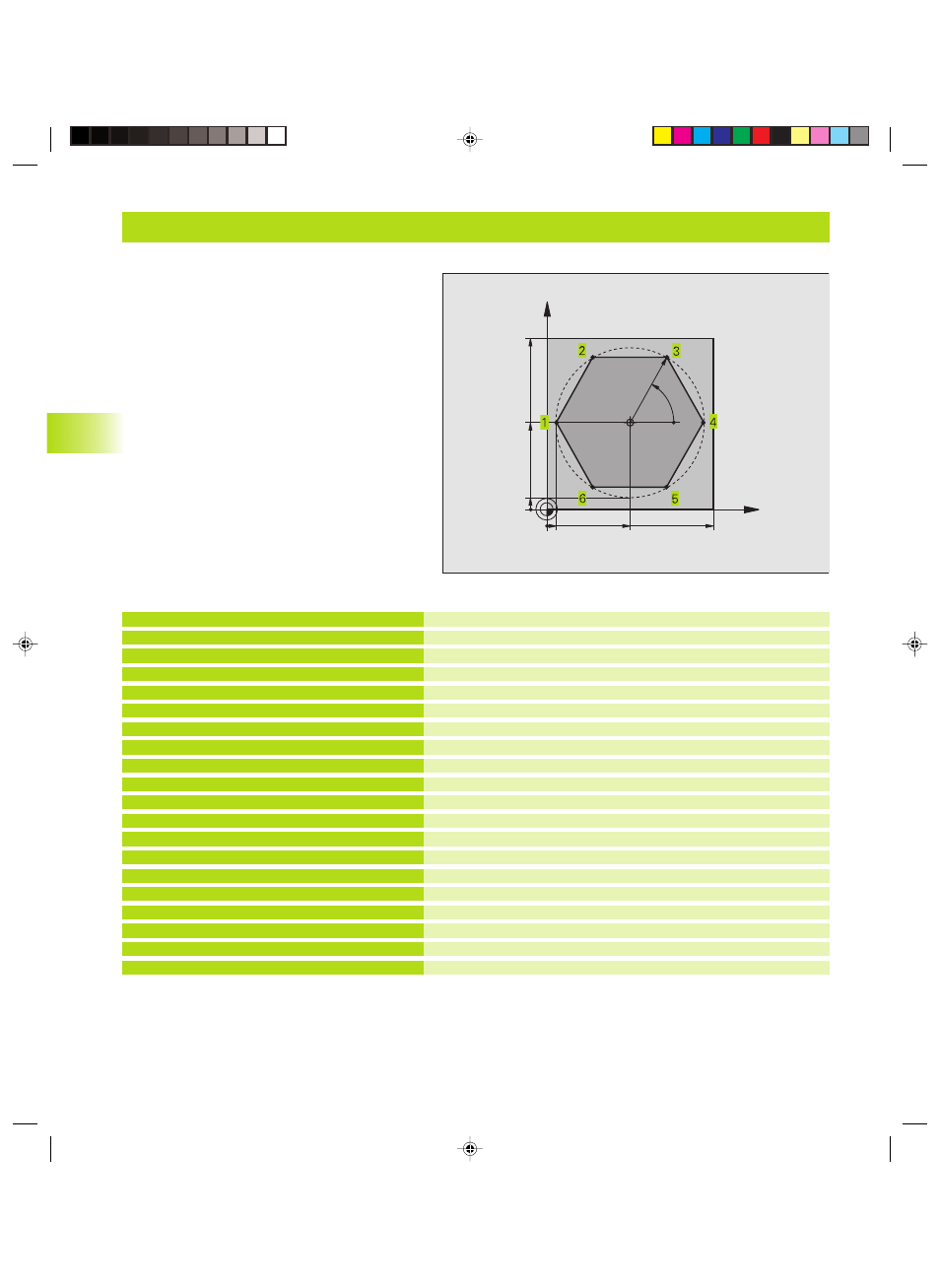

en Beispiel: Geradenbewegung polar
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Bezugspunkt für Polarkoordinaten definieren
Werkzeug freifahren
Werkzeug vorpositionieren
Auf Bearbeitungstiefe fahren
Kontur an Punkt 1 anfahren auf einem Kreis mit
tangentialem Anschluß
Punkt 2 anfahren
Punkt 3 anfahren
Punkt 4 anfahren
Punkt 5 anfahren
Punkt 6 anfahren
Punkt 1 anfahren
Kontur verlassen auf einem Kreis mit tangentialem Anschluß
Werkzeug freifahren, Programm-Ende
0 BEGIN PGM LINEARPO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+7,5
4 TOOL CALL 1 Z S4000
5 CC X+50 Y+50
6 L Z+250 R0 F MAX
7 LP PR+60 PA+180 R0 F MAX
8 L Z-5 R0 F1000 M3
9 APPR PLCT PR+45 PA+180 R5 RL F250
10 LP PA+120
11 LP PA+60
12 LP PA+0
13 LP PA-60
14 LP PA-120
15 LP PA+180
16 DEP PLCT PR+60 PA+180 R5 F1000
17 L Z+250 R0 F MAX M2
18 END PGM LINEARPO MM
X
Y
50 100
50
CC
5
100
R45
60°
5
