55 HEIDENHAIN TNC 426, TNC 430
4.5 Programme eröffnen und eingeben
Aufbau eines NC-Programms im HEIDENHAIN-
Klartext-Format
Ein Bearbeitungs-Programm besteht aus einer Reihe von Pro-

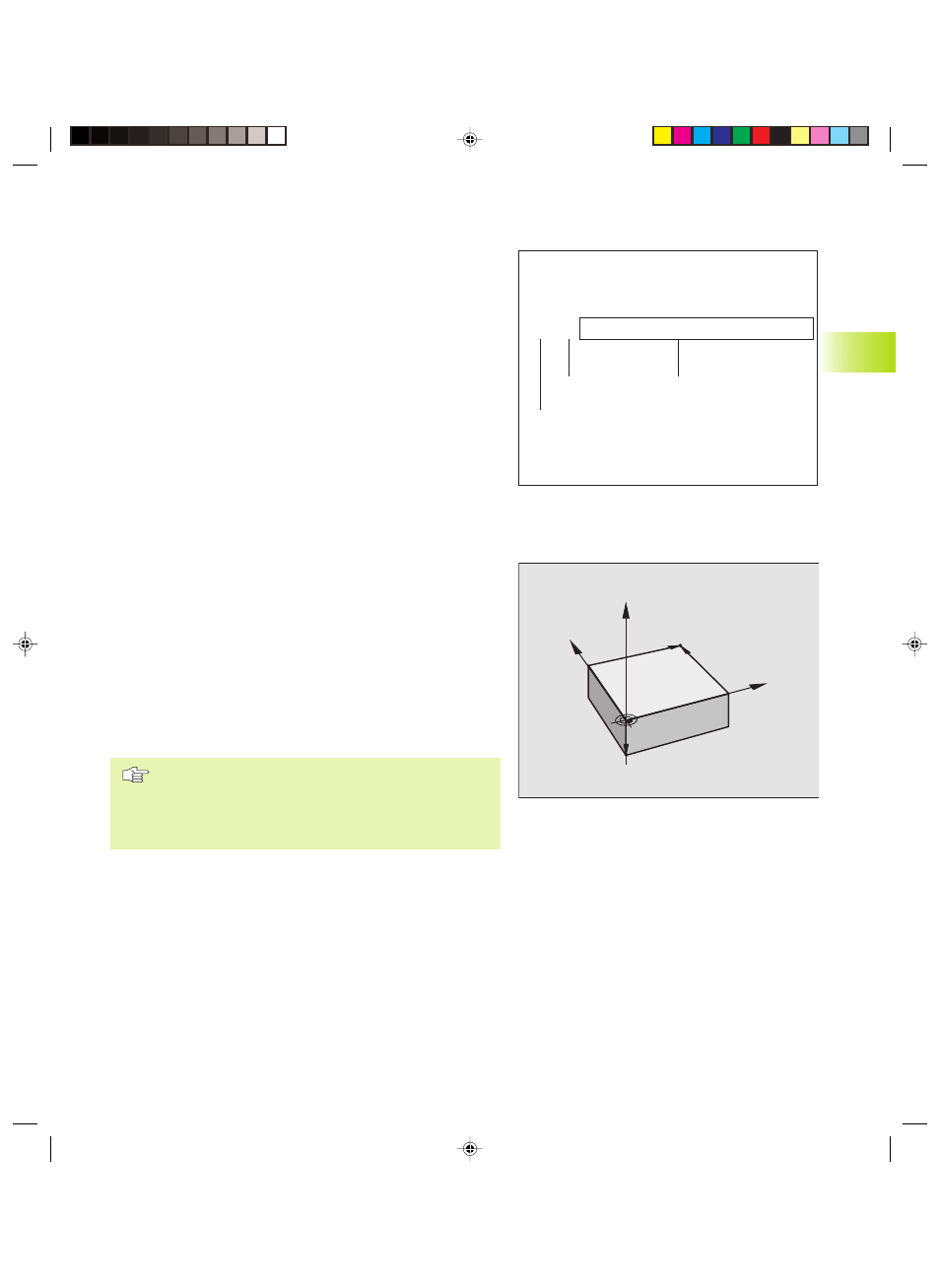

gramm-Sätzen. Das Bild rechts zeigt die Elemente eines Satzes.
Die TNC numeriert die Sätze eines Bearbeitungs-Programms in
aufsteigender Reihenfolge.
Der erste Satz eines Programms ist mit „BEGIN PGM“, dem Pro-
gramm-Namen und der gültigen Maßeinheit gekennzeichnet.
Die darauffolgenden Sätze enthalten Informationen über:
■ das Rohteil
■ Werkzeug-Definitionen und -Aufrufe
■ Vorschübe und Drehzahlen
■ Bahnbewegungen, Zyklen und weitere Funktionen.
Der letzte Satz eines Programms ist mit „END PGM“, dem Pro-
gramm-Namen und der gültigen Maßeinheit gekennzeichnet.
Rohteil definieren: BLK FORM
Direkt nach dem Eröffnen eines neuen Programms definieren Sie
ein quaderförmiges, unbearbeitetes Werkstück. Diese Definition
benötigt die TNC für die grafischen Simulationen. Die Seiten des
Quaders dürfen maximal 100 000 mm lang sein und liegen parallel
zu den Achsen X,Y und Z. Dieses Rohteil ist durch zwei seiner
Eckpunkte festgelegt:
■ MIN-Punkt: kleinste X-,Y- und Z-Koordinate des Quaders; Absolut-
Werte eingeben
■ MAX-Punkt: größte X-,Y- und Z-Koordinate des Quaders; Absolut-
oder Inkremental-Werte eingeben
Die Rohteil-Definition ist nur erforderlich, wenn Sie das
Programm grafisch testen wollen!
Die TNC kann die Grafik nur dann darstellen, wenn das
Verhältnis kürzeste : längste Seite der
BLK FORM kleiner
als 1 : 64 ist.
Satz:
10 L X+10 Y+5 R0 F100 M3
Bahnfunktion Wörter
Satz-Nummer
4.5 Programme eröffnen und eingeben
Y
X
Z
MAX
MIN
