131 HEIDENHAIN TNC 426, TNC 430

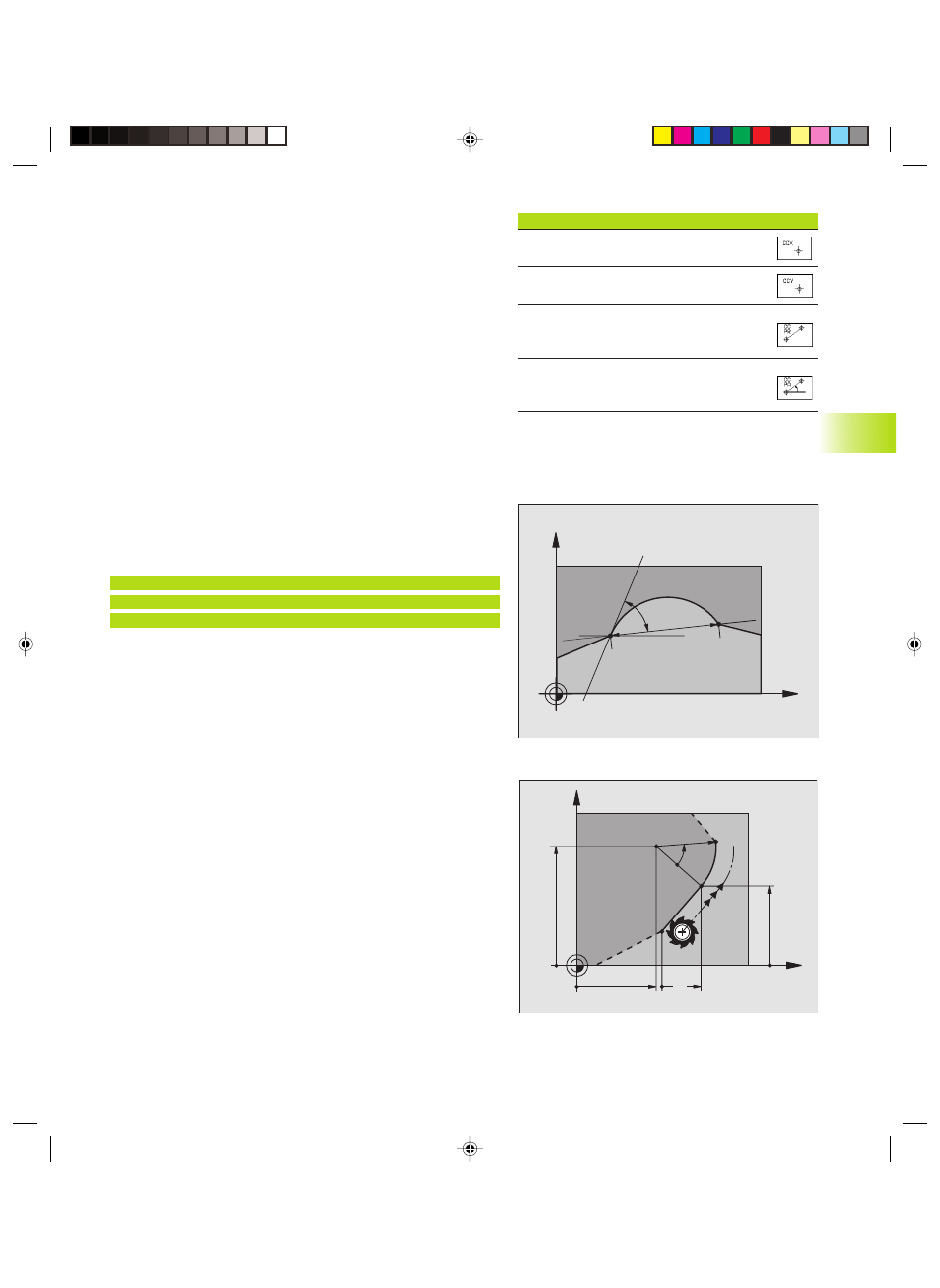

Anstiegswinkel der Kreisbahn
Der Anstiegswinkel AN einer Kreisbahn ist der Winkel der Eintritts-
tangente. Siehe Bild rechts.
Sehnenlänge der Kreisbahn
Die Sehnenlänge einer Kreisbahn ist die Länge LEN des Kreisbo-
gens. Siehe Bild rechts.
Mittelpunkt von frei programmierten Kreisen
Für frei programmierte Kreisbahnen berechnet die TNC aus Ihren
Angaben einen Kreismittelpunkt. Damit können Sie auch mit der
FK-Programmierung einen Vollkreis in einem Satz programmieren.
Wenn Sie Kreismittelpunkt in Polarkoordinaten definieren wollen,
müssen Sie den Pol anstelle mit CC mit der Funktion FPOL definie-
ren. FPOL bleibt bis zum nächsten Satz mit FPOL wirksam und wird
in rechtwinkligen Koordinaten festgelegt.
Ein konventionell programmierter oder ein errechneter Kreis-
mittelpunkt ist in einem neuen FK-Abschnitt nicht mehr als Pol oder
Kreismittelpunkt wirksam: Wenn sich konventionell programmierte
Polarkoordinaten auf einen Pol beziehen, den Sie zuvor in einem
CC-Satz festgelegt haben, dann legen Sie diesen Pol nach dem FK-
Abschnitt erneut mit einem CC-Satz fest.
NC-Beispielsätze für FL, FPOL und FCT
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
Siehe Bild rechts unten.
X
Y
20
30
10
20
R15
30°
6.6 Bahnbew
egung
en – F
reie K
ont
ur
-Pr
ogr
ammier
ung FK
X
Y
LEN
AN
Angaben zum Kreismittelpunkt Softkey
X-Koordinate des Kreismittelpunkts
Y-Koordinate des Kreismittelpunkts
Polarkoordinaten-Radius des
Kreismittelpunkts
Polarkoordinaten-Winkel des
Kreismittelpunkts
Bezüge auf andere Sätze siehe Abschnitt „Relativ-
Bezüge“; Hilfspunkte siehe Abschnitt „Hilfspunkte“
in diesem Unterkapitel.
