189 HEIDENHAIN TNC 426, TNC 430

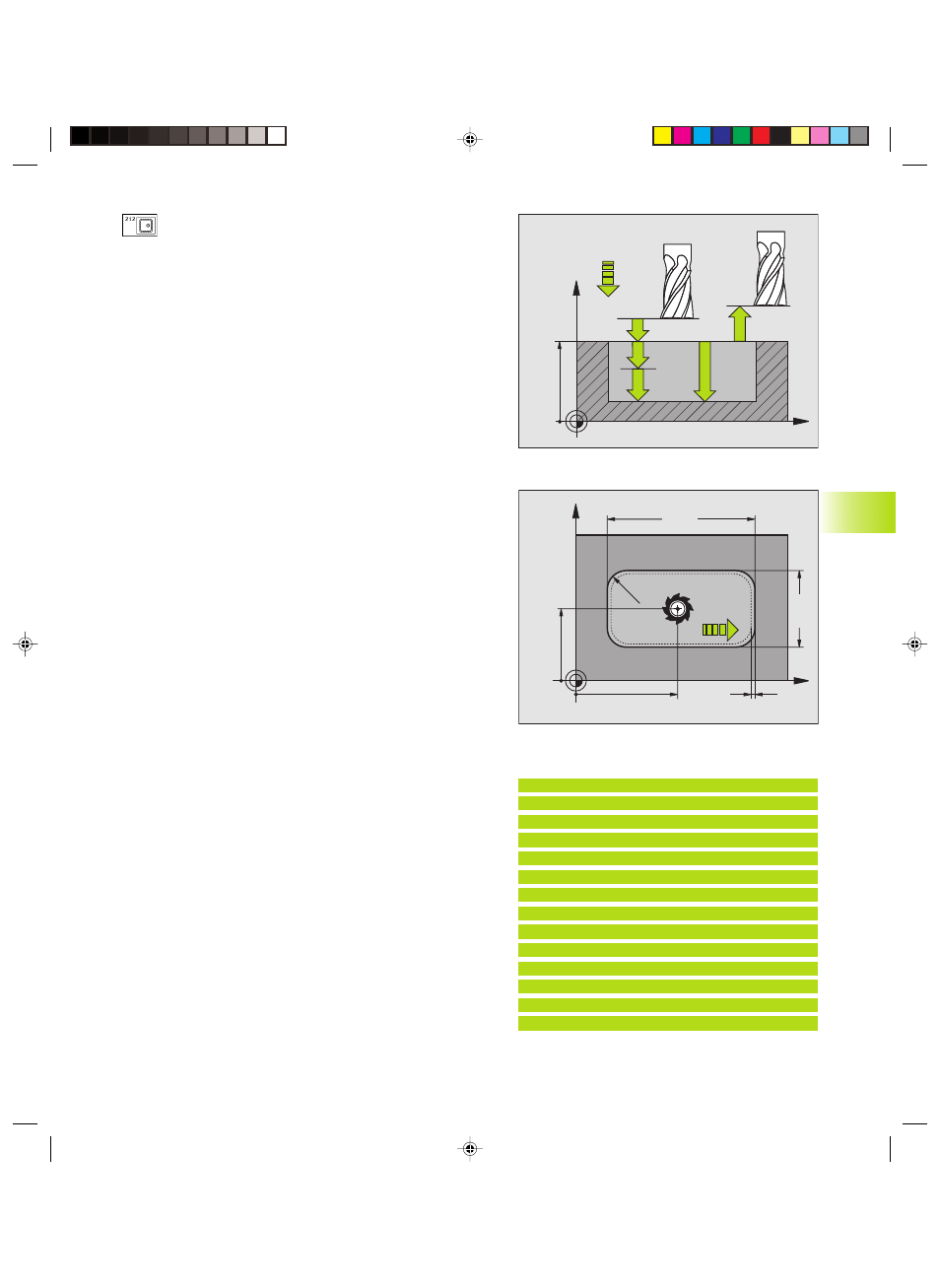

ú Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú Tiefe Q201 (inkremental): Abstand zwischen Werk-
stück-Oberfläche und Taschengrund
ú Vorschub Tiefenzustellung Q206: Verfahr-
geschwindigkeit des Werkzeugs beim Fahren auf
Tiefe in mm/min. Wenn Sie ins Material eintauchen,
dann geben Sie einen kleineren Wert ein als in Q207
definiert
ú Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben
ú Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
ú Koord. Werkstück-Oberfläche Q203 (absolut): Koordina-
te Werkstück-Oberfläche
ú 2. Sicherheits-Abstand Q204 (inkremental): Koordinate
Spindelachse, in der keine Kollision zwischen Werk-
zeug und Werkstück (Spannmittel) erfolgen kann
ú Mitte 1. Achse Q216 (absolut): Mitte der Tasche in der
Hauptachse der Bearbeitungsebene
ú Mitte 2. Achse Q217 (absolut): Mitte der Tasche in der
Nebenachse der Bearbeitungsebene
ú 1. Seiten-Länge Q218 (inkremental): Länge der Tasche,
parallel zur Hauptachse der Bearbeitungsebene
ú 2. Seiten-Länge Q219 (inkremental): Länge der Tasche,
parallel zur Nebenachse der Bearbeitungsebene
ú Eckenradius Q220: Radius der Taschenecke. Wenn
nicht eingegeben, setzt die TNC den Eckenradius
gleich dem Werkzeug-Radius
ú Aufmaß 1. Achse Q221 (inkremental): Aufmaß in der
Hauptachse der Bearbeitungsebene, bezogen auf die
Länge der Tasche
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
8.3 Zyklen zum F
räsen v
o
n
T
asc
hen,
Zapf
en und Nut
en
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
NC-Beispielsätze:
34 CYCL DEF 212 TASCHE SCHLICHTEN
Q200=2 ;SICHERHEITS-ABST.
Q201=-20 ;TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q202=5 ;ZUSTELL-TIEFE
Q207=500 ;VORSCHUB FRAESEN
Q203=+0 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q216=+50 ;MITTE 1. ACHSE
Q217=+50 ;MITTE 2. ACHSE
Q218=80 ;1. SEITEN-LAENGE
Q219=60 ;2. SEITEN-LAENGE
Q220=5 ;ECKENRADIUS
Q221=0 ;AUFMASS
