2.6 Units – V
o
rbohr
e
n C-A
c
hse
Unit „Vorbohren Konturfräsen Figuren
Mantelfläche“
Die Unit ermittelt die Vorbohrposition und erstellt die Bohrung. Der
anschließende Fräszyklus erhält die Vorbohrposition über die in NF
abgelegte Referenz.
Unitname: DRILL_MAN_KON_C / Zyklen: G840 A1 (siehe Seite 347);
G71 (siehe Seite 313)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Bohren
 beeinflusste Parameter: F, S

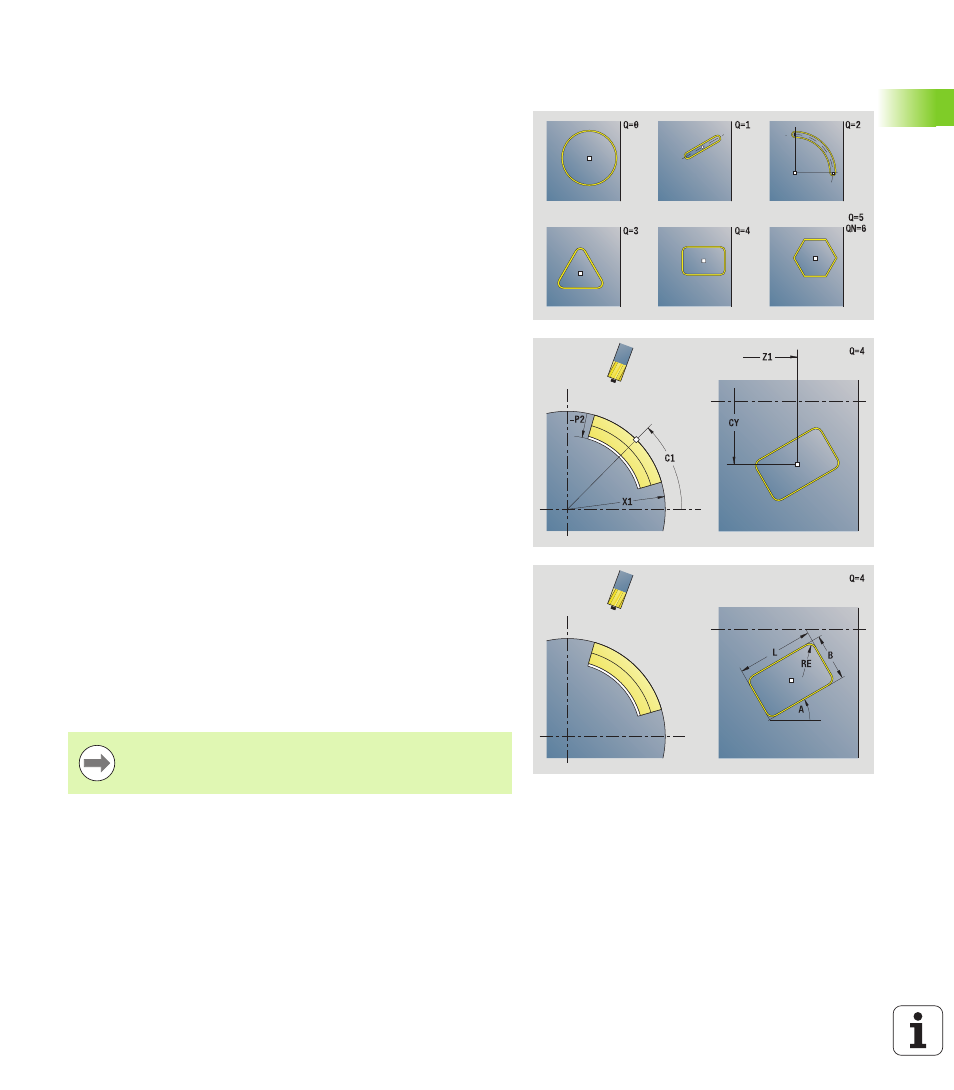

Formular Figur
Q
Figurtyp
 0: Vollkreis
 1: lineare Nut
 2: zirkulare Nut
 3: Dreieck
 4: Rechteck, Quadrat
 5: Vieleck
QN Anzahl Ecken Vieleck – nur bei Q=5 (Vieleck)
Z1 Figurmittelpunkt
C1 Winkel Figurmittelpunkt
CY Abwicklung Figurmittelpunkt
X1 Fräsoberkante
P2 Figurtiefe
L Kantenlänge/Schlüsselweite
 L>0: Kantenlänge
 L<0: Schlüsselweite (Innenkreisdurchmesser) beim
Vieleck
B Rechteckbreite
RE Verrundungsradius
A Winkel zur Z-Achse
Q2 Drehsinn Nut – nur Q=2 (zirkulare Nut)
 cw: im Uhrzeigersinn
 ccw: gegen Uhrzeigersinn
W Winkel Endpunkt Nut – nur Q=2 (zirkulare Nut)
Programmieren Sie nur die für den gewählten Figurtyp
relevanten Parameter.
