HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 193
4.1 Pr
ogr
ammier
en im DIN/ISO-Modus

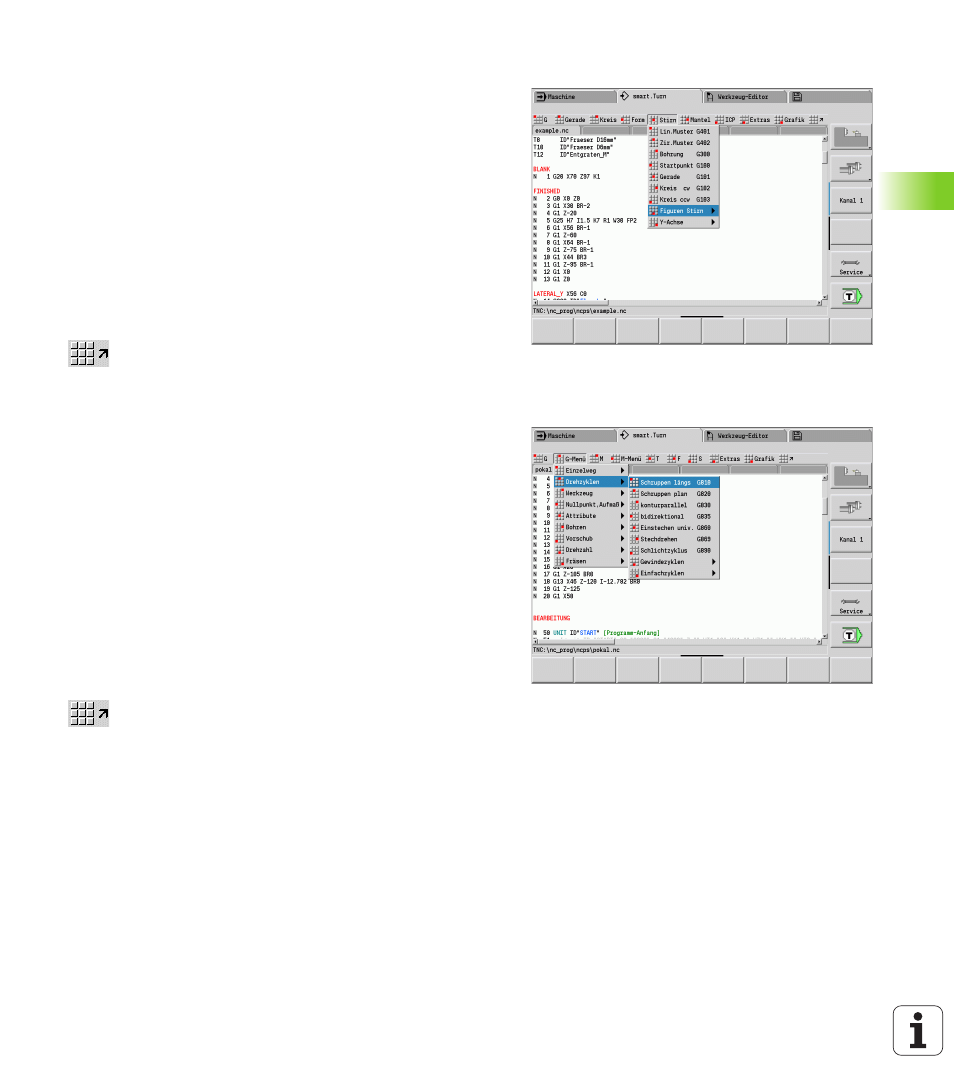

Menügruppe „Geometrie“
Die Menügruppe „Geo (metrie)“ beinhaltet Funktionen zur
Konturbeschreibung. Sie erreichen diese Menügruppe im DIN/ISO-
Modus durch Betätigung des Menüpunktes „Geo“.
Übersicht der Funktionen:
 G: direkte Eingabe einer G-Funktion
 Gerade: Eingabe einer Strecke (G1)
 Kreis: Beschreibung eines Kreisbogens (G2, G3, G12, G13)
 Form: Beschreibung von Formelementen
 Stirn: Funktionen zur Konturbeschreibung auf der Stirnfläche
 Mantel: Funktionen zur Konturbeschreibung auf der Mantelfläche
 ICP, Extras, Grafik: Siehe “Gemeinsam genutzte Menüpunkte” auf
Seite 40.
 zurück zum DIN/ISO-Hauptmenü
Menügruppe „Bearbeitung“
Die Menügruppe „Bea (rbeitung)“ beinhaltet Funktionen zur
Programmierung der Bearbeitung. Sie erreichen diese Menügruppe
im DIN/ISO-Modus durch Betätigung des Menüpunktes „Bea“.
Übersicht der Funktionen:
 G: direkte Eingabe einer G-Funktion
 G-Menü: Menügruppen für Bearbeitungsaufgaben
 M: direkte Eingabe einer M-Funktion
 M-Menü: Menügruppen für Schaltaufgaben
 T: direkter Werkzeugaufruf
 F: Umdrehungsvorschub G95
 S: Schnittgeschwindigkeit G96
 Extras, Grafik: Siehe “Gemeinsam genutzte Menüpunkte” auf
Seite 40.
 zurück zum DIN/ISO-Hauptmenü
