286 DIN-Programmierung
4.1
8
K
ont
ur
definitionen im Bearbeit
ungst
e
il

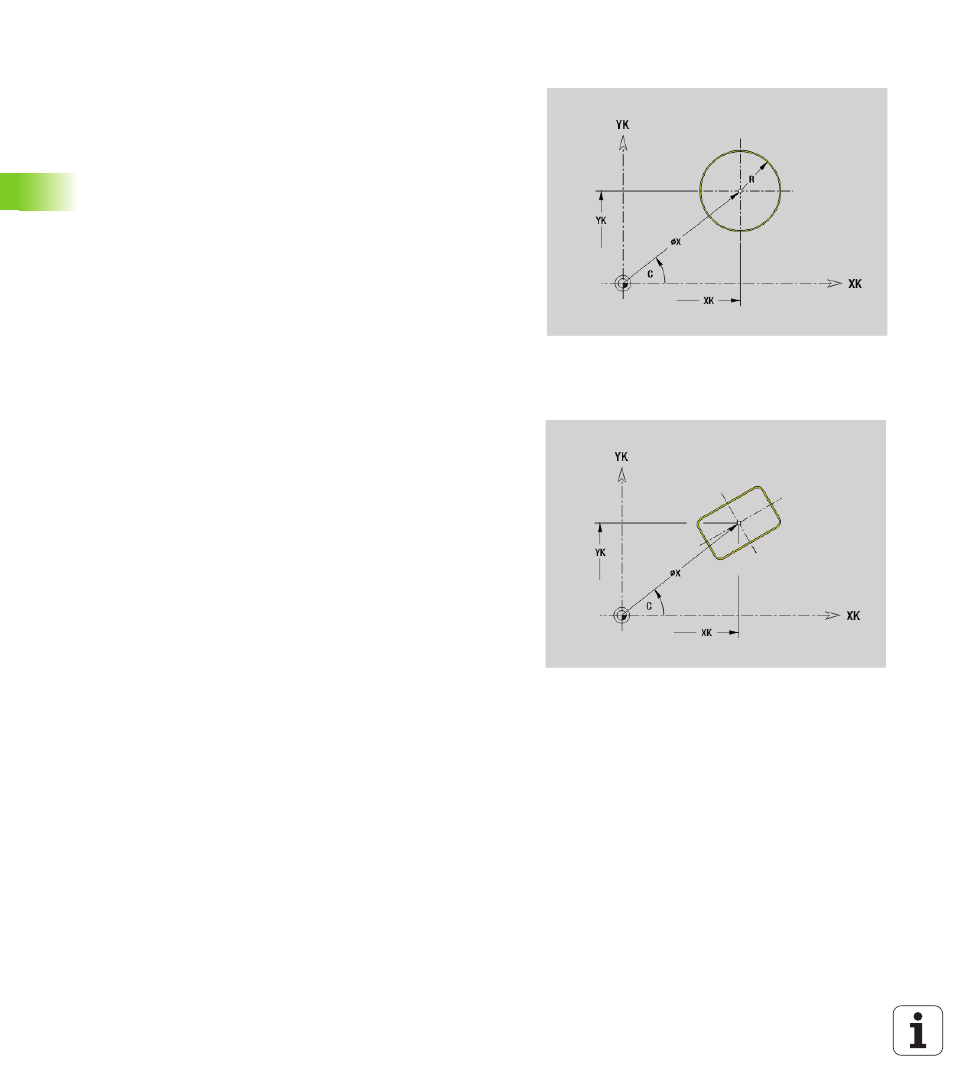

Vollkreis Stirn-/Rückseite G304
G304 definiert einen Vollkreis in einer Stirn- oder Rückseitenkontur.
Die Figur programmieren Sie in Kombination mit G840, G845 oder
G846.
Rechteck Stirn-/Rückseite G305
G305 definiert ein Rechteck in einer Stirn- oder Rückseitenkontur. Die
Figur programmieren Sie in Kombination mit G840, G845 oder G846.
Parameter
XK
Kreismittelpunkt in kartesischen Koordinaten
YK Kreismittelpunkt in kartesischen Koordinaten
X Durchmesser (Mittelpunkt in Polarkoordinaten)
C Winkel (Mittelpunkt in Polarkoordinaten)
R Radius
P Tiefe/Höhe
 P<0: Tasche
 P>0: Insel
Parameter
XK
Mittelpunkt in kartesischen Koordinaten
YK Mittelpunkt in kartesischen Koordinaten
X Durchmesser (Mittelpunkt in Polarkoordinaten)
C Winkel (Mittelpunkt in Polarkoordinaten)
A Winkel zur XK-Achse (default:0°)
K Länge
B (Höhe) Breite
R Fase/Verrundung (default: 0°)
 R>0: Radius der Rundung
 R<0: Breite der Fase
P Tiefe/Höhe
 P<0: Tasche
 P>0: Insel
