G840 – Vorbohrpositionen ermitteln
Der „G840 A1 ..“ ermittelt die Vorbohrpositionen und speichert Sie
unter der in „NF“ angegebenen Referenz. Programmieren Sie nur die
in folgender Tabelle aufgeführten Parameter.
Siehe auch:
 G840 – Grundlagen: Seite 346
 G840 – Fräsen: Seite 349

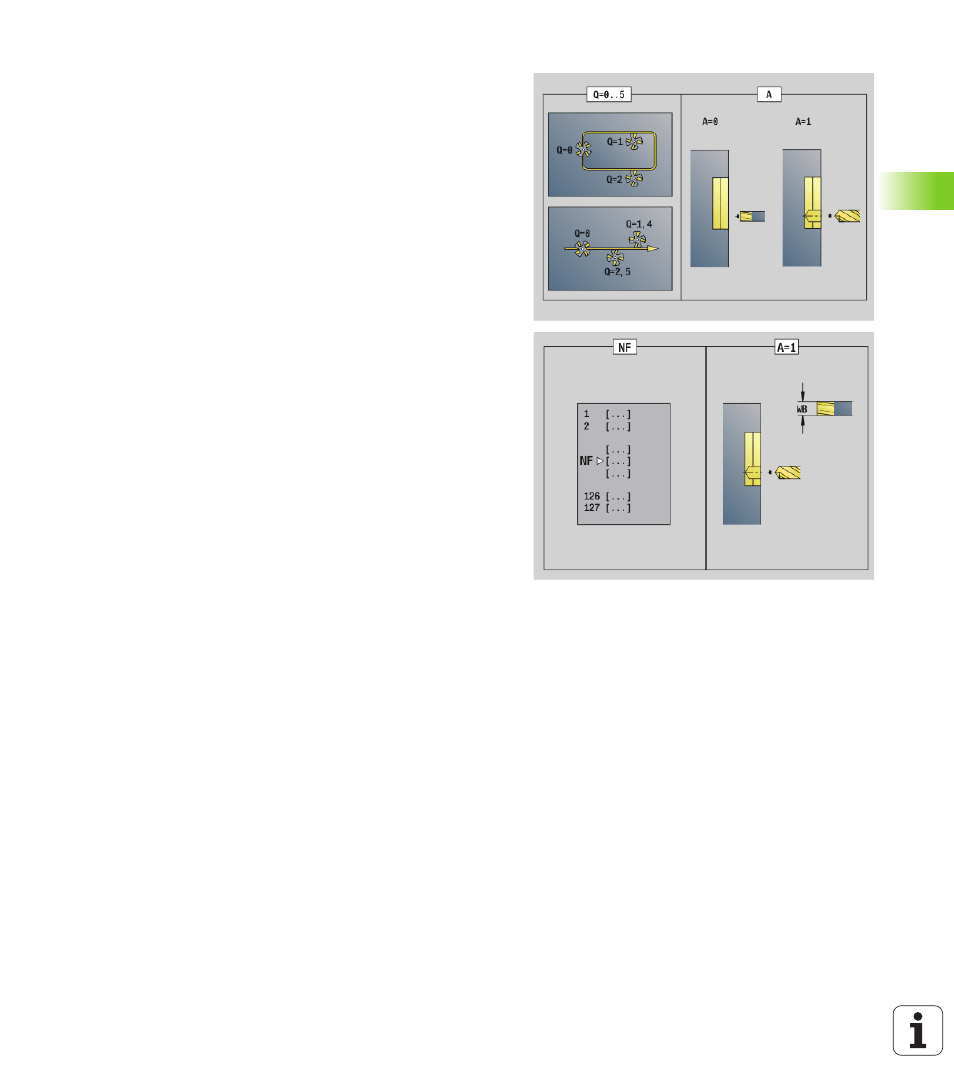

Parameter – Vorbohrpositionen ermitteln
Q
Zyklustyp (= Fräsort)
 Offene Kontur. Bei Überschneidungen definiert „Q“, ob der
erste Bereich (ab Startpunkt) oder die gesamte Kontur
bearbeitet wird.
 Q=0: Fräsermittelpunkt auf der Kontur (Vorbohrposition =
Startpunkt).
 Q=1: Bearbeitung links der Kontur. Bei Überschneidungen
nur den ersten Bereich der Kontur berücksichtigen.
 Q=2: Bearbeitung rechts der Kontur. Bei
Überschneidungen nur den ersten Bereich der Kontur
berücksichtigen.
 Q=3: nicht erlaubt
 Q=4: Bearbeitung links der Kontur. Bei Überschneidungen
die gesamte Kontur berücksichtigen.
 Q=5: Bearbeitung rechts der Kontur. Bei
Überschneidungen die gesamte Kontur berücksichtigen.
 Geschlossene Kontur
 Q=0: Fräsermittelpunkt auf der Kontur (Vorbohrposition =
Startpunkt).
 Q=1: Innenfräsen
 Q=2: Außenfräsen
 Q=3..5: nicht erlaubt
ID Fräskontur – Name der zu fräsenden Kontur
NS Startsatznummer Kontur – Anfang Konturabschnitt
 Figuren: Satznummer der Figur
 Freie geschlossene Kontur: erstes Konturelement (nicht
Startpunkt)
 Offene Kontur: erstes Konturelement (nicht Startpunkt)
NE Endsatznummer Kontur – Ende Konturabschnitt
 Figuren, freie geschlossene Kontur: keine Eingabe
 Offene Kontur: letztes Konturelement
 Kontur besteht aus einem Element:
 Keine Eingabe: Bearbeitung in Konturrichtung
 NS=NE programmiert: Bearbeitung entgegen
Konturrichtung
