130 smart.Turn Units
2.9 Units – F
räsen Stir
nfläc
h
e

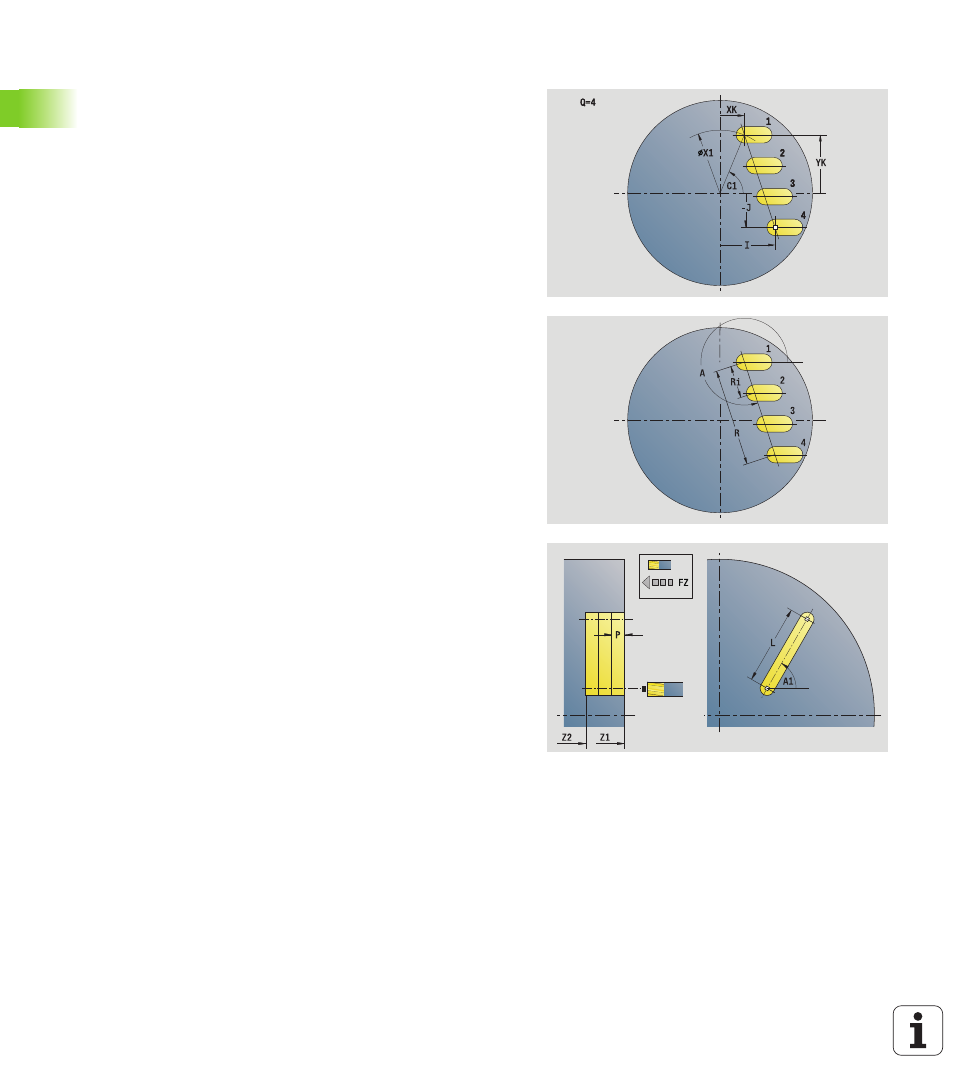

Unit „Nutmuster linear Stirnfläche“
Die Unit erstellt ein lineares Nutmuster mit gleichmäßigen Abständen
auf der Stirnfläche. Der Startpunkt der Nuten entspricht den
Musterpositionen. Die Länge und Lage der Nuten definieren Sie in der
Unit. Die Nutbreite entspricht dem Fräserdurchmesser.
Unitname: G791_Lin_Stirn_C / Zyklus: G791 (siehe Seite 337)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Fräsen
 beeinflusste Parameter: F, S, FZ, P
Formular Muster
Q
Anzahl der Nuten
X1, C1 Startpunkt polar
XK, YK Startpunkt kartesisch
I, J Endpunkt (XK, YK)
Ii, Ji Abstand (XKi, YKi)
R Abstand erste/letzte Kontur
Ri Abstand inkremental
A Musterwinkel (Bezug XK-Achse)
Formular Zyklus
Z1
Fräsoberkante
Z2 Fräsgrund
L Nutlänge
A1 Winkel zur X-Achse
P Maximale Zustellung
FZ Zustellvorschub
Weitere Formulare: siehe Seite 58
