HEIDENHAIN MANUALplus 620, CNC PILOT 620/640
75
2.3 Units – St
ec
hen

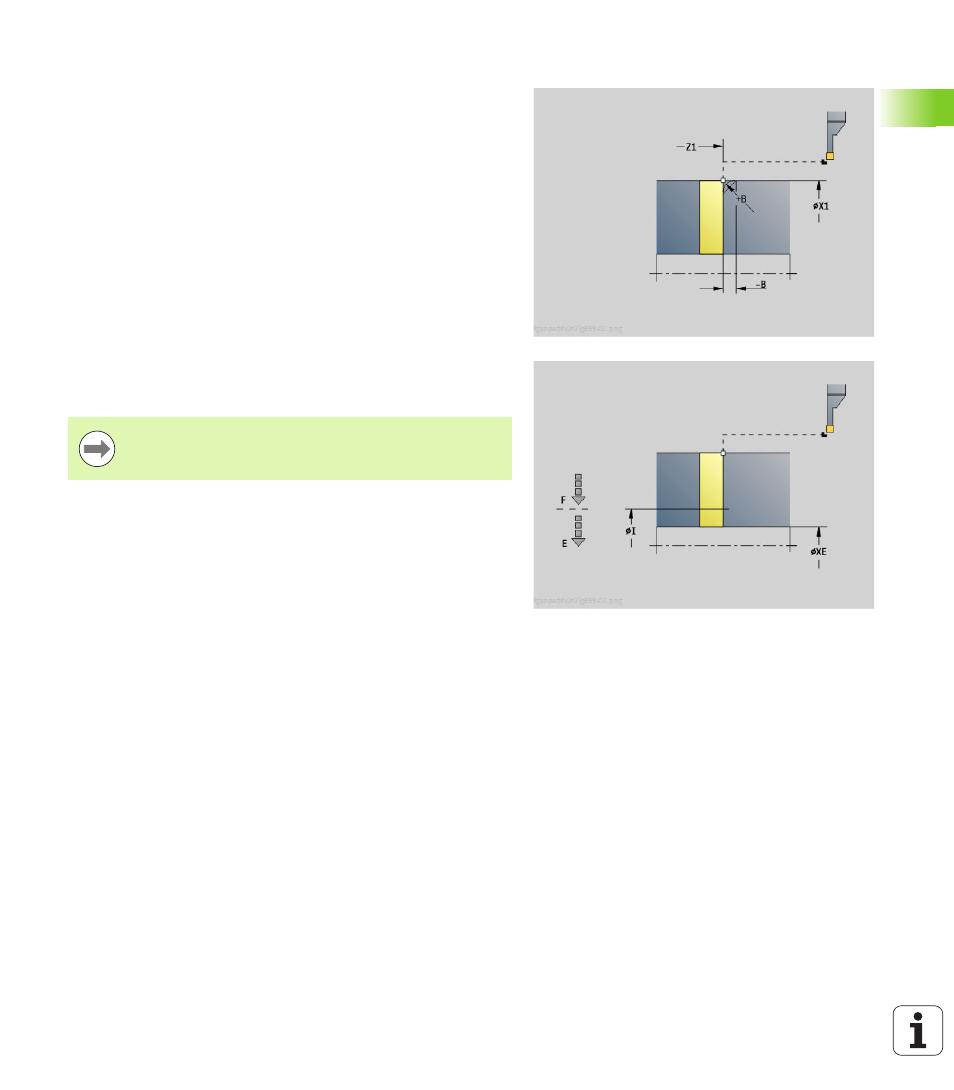

Unit „Abstechen“
Die Unit sticht das Drehteil ab. Wahlweise wird eine Fase oder
Rundung am Außendurchmesser erstellt. Nach der Zyklusausführung
fährt das Werkzeug auf den Startpunkt zurück. Ab der Position I
können Sie eine Vorschubreduzierung definieren.
Unitname: G859_CUT_OFF / Zyklus: G859 (siehe Seite 303)
Zugriff zur Technologie-Datenbank:
Bearbeitungsart: Konturstechen
beeinflusste Parameter: F, S, E
Formular Zyklus
X1, Z1
Anfangspunkt Kontur X, Z (X: Durchmessermaß)
B
Fase/Verrundung
B>0: Radius der Verrundung
B<0: Abschnittslänge der Fase
XE
Innendurchmesser (Rohr)
I
Durchmesser Vorschubreduzierung. Grenzdurchmesser,
ab dem mit reduziertem Vorschub gefahren wird.
E
Reduzierter Vorschub
D
Maximale Drehzahl
Weitere Formulare: siehe Seite 58
Die Begrenzung auf die Maximale Drehzahl „D“ ist nur im
Zyklus wirksam. Nach Zyklus-Ende ist wieder die vor dem
Zyklus wirksame Drehzahlbegrenzug aktiv.
