Abstechkontrolle mittels
Schleppfehlerüberwachung G917
G917 „überwacht“ den Verfahrweg. Die Kontrolle dient der
Vermeidung von Kollisionen bei nicht vollständig ausgeführten
Abstechvorgängen.
Die Steuerung stoppt den Schlitten bei einer zu hohen Zugkraft und
erzeugt einen „Interpreterstopp“.

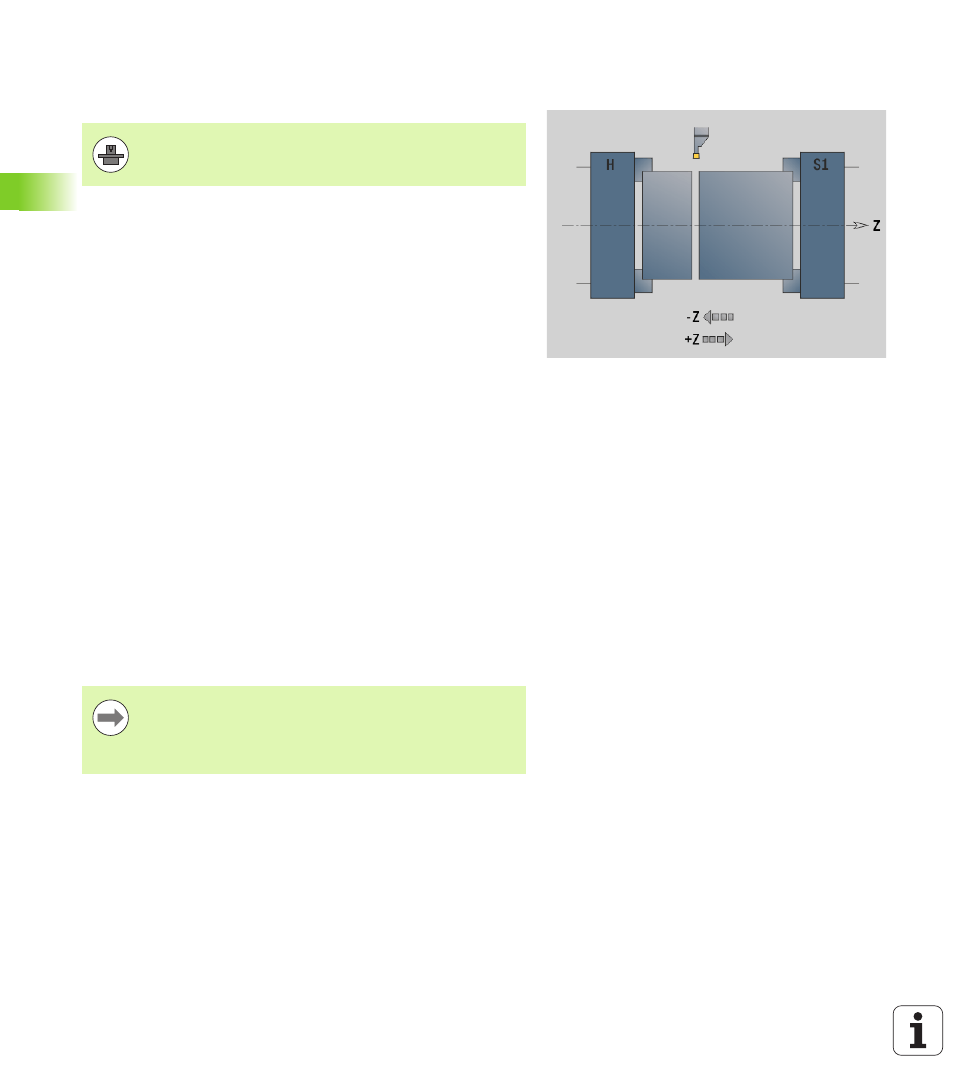

Bei der Abstechkontrolle wird das abgestochene Werkstück in
Richtung „+Z“gefahren. Wenn ein Schleppfehler auftritt, gilt das
Werkstück als nicht abgestochen.
Das Ergebnis wird auch in der Variable #i99 gespeichert:
 0: Werkstück wurde nicht korrekt abgestochen (Schleppfehler
erkannt)
 1: Werkstück wurde korrekt abgestochen (kein Schleppfehler
erkannt)
Ihr Maschinenhersteller legt den Funktionsumfang und
das Verhalten der Funktion G917 fest.
Maschinenhandbuch beachten!
Parameter
H Zugkraft
D Nummer der Achse (X=1, Y=2, Z=3, U=4, V=5, W=6, A=7,
B=8, C=9)
K Abstand inkremental
O Fehlerauswertung
 O=0: Fehlerauswertung im Expertenprogramm
 O=1: Die Steuerung gibt eine Fehlermeldung aus
Die Überwachung des Schleppfehlers erfolgt erst nach
der Beschleunigungsphase.
Der Vorschuboverride ist während der Zyklusausführung
nicht wirksam.
