HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 131
2.9 Units – F
räsen Stir
nfläc
h
e

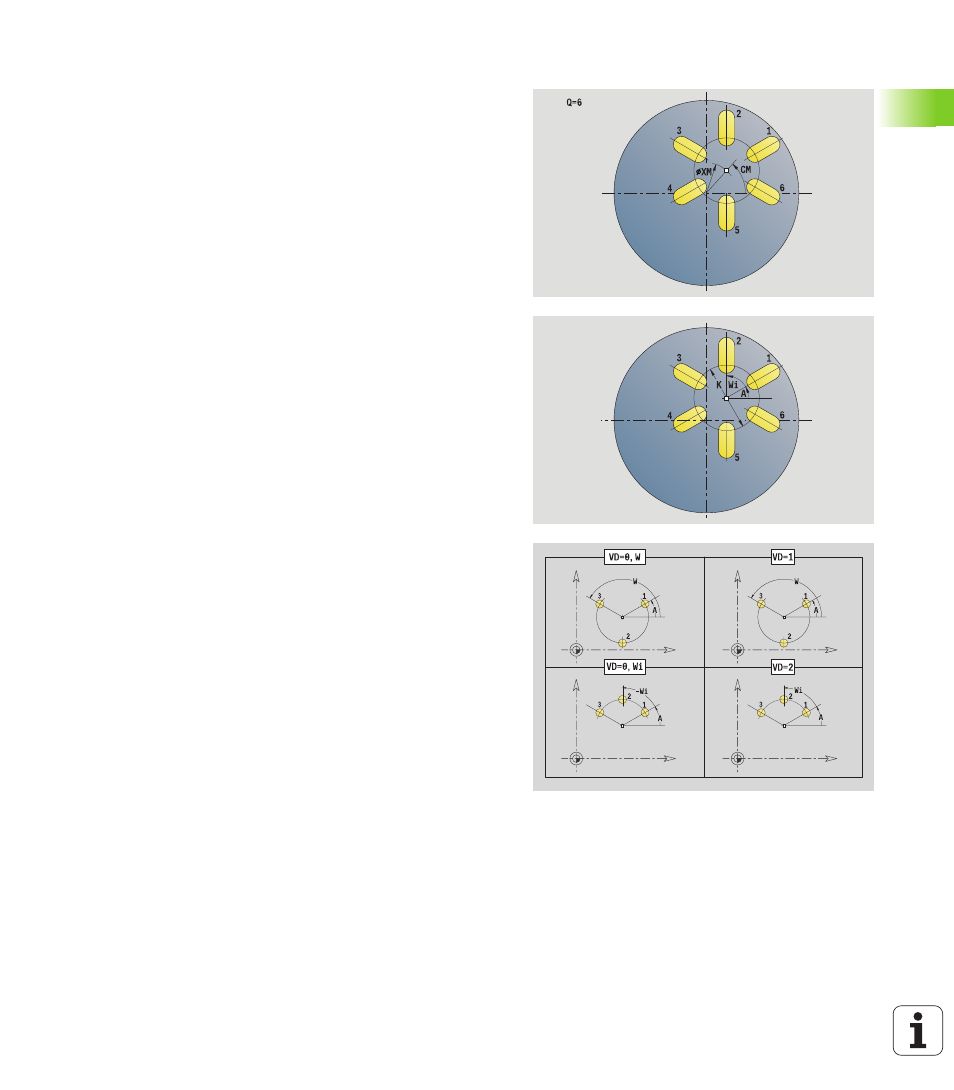

Unit „Nutmuster zirkular Stirnfläche“
Die Unit erstellt ein zirkulares Nutmuster mit gleichmäßigen
Abständen auf der Stirnfläche. Der Startpunkt der Nuten entspricht
den Musterpositionen. Die Länge und Lage der Nuten definieren Sie
in der Unit. Die Nutbreite entspricht dem Fräserdurchmesser.
Unitname: G791_Cir_Stirn_C / Zyklus: G791 (siehe Seite 337)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Fräsen
 beeinflusste Parameter: F, S, FZ, P
Formular Muster
Q
Anzahl der Nuten
XM, CM Mittelpunkt polar
XK, YK Mittelpunkt kartesisch
A Anfangswinkel
Wi Winkelinkrement
K Musterdurchmesser
W Endwinkel
V Umlaufrichtung (default: 0)
 VD=0, ohne W: Vollkreisaufteilung
 VD=0, mit W: Aufteilung auf längerem Kreisbogen
 VD=0, mit Wi: Vorzeichen von Wi bestimmt die
Richtung (Wi<0: im Uhrzeigersinn)
 VD=1, mit W: im Uhrzeigersinn
 VD=1, mit Wi: im Uhrzeigersinn (Vorzeichen von Wi ist
ohne Bedeutung)
 VD=2, mit W: gegen den Uhrzeigersinn
 VD=2, mit Wi: gegen den Uhrzeigersinn (Vorzeichen von
Wi ist ohne Bedeutung)
Formular Zyklus
Z1
Fräsoberkante
Z2 Fräsgrund
L Nutlänge
A1 Winkel zur X-Achse
P Maximale Zustellung
FZ Zustellvorschub
Weitere Formulare: siehe Seite 58
