Abschnitt SPANNMITTEL
Im Programmabschnitt SPANNMITTEL beschreiben Sie wie das
Werkstück eingespannt ist .
Abschnitt REVOLVER
Der Programmabschnitt REVOLVER definiert die Belegung des
Werkzeugträgers. Für jeden belegten Revolverplatz wird die
Werkzeug-Identnummer eingetragen. Bei Multi-Werkzeugen erfolgt
für jede Schneide ein Eintrag in die Revolverliste.

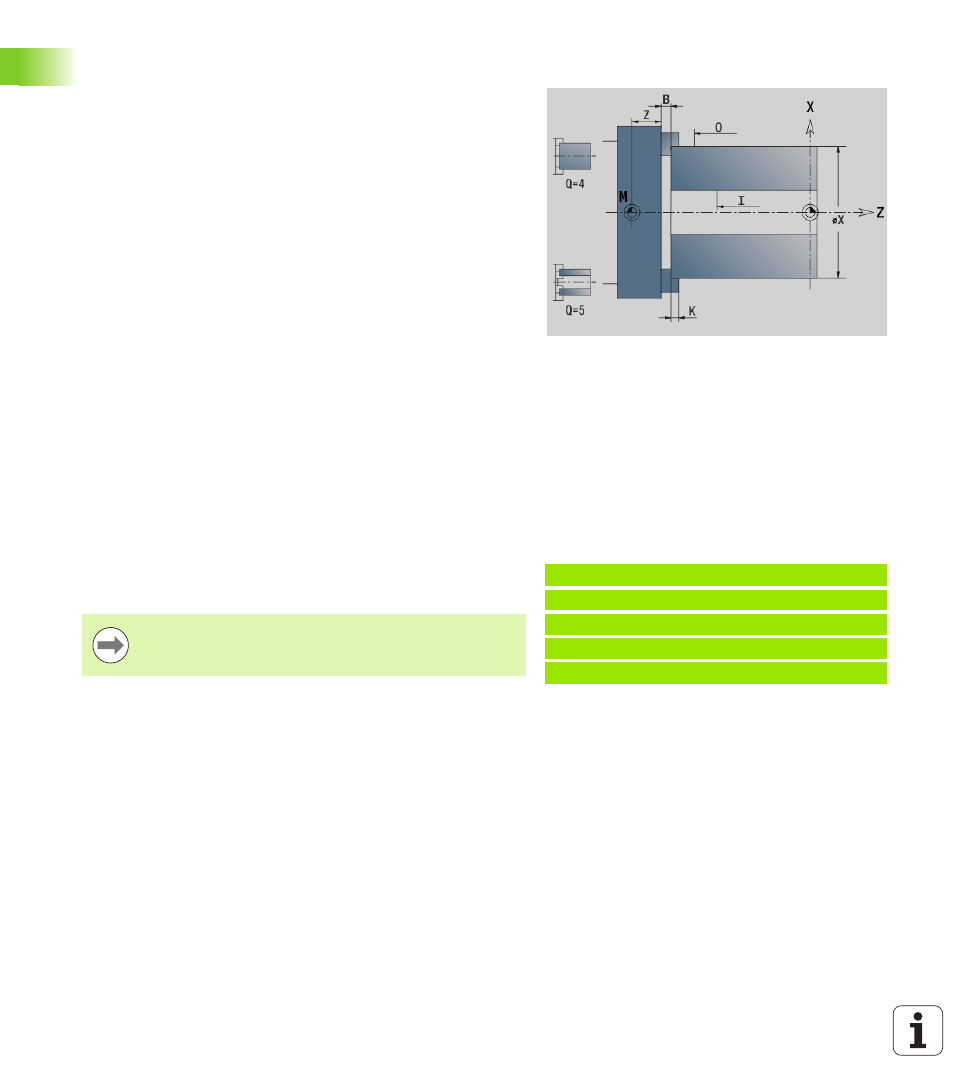

Parameter
H
Spannmittelnummer (programmieren Sie immer H=0)
D Spindelnummer AAG
Z Futterkante
B Futterbreite
O Schnittbegrenzung Außen
I Schnittbegrenzung Innen
X Spann-Durchmesser des Rohteils
K Einspannlänge
Q Spannform
 4: außen spannen
 5: innen spannen
V Wellenbearbeitung AAG
 0: Futter:Automatische Trennpunkte am größten und
kleinsten Durchmesser
 1: Welle/Futter: Bearbeitungen auch vom Futter weg
 2: Welle/Stirnseitenmitnehmer: Aussenkontur kann
komplett bearbeitet werden
Beispiel: Revolvertabelle
. . .
REVOLVER
T1 ID"342-300.1"
T2 ID"C44003"
. . .
 Wenn Sie REVOLVER nicht programmieren, werden
die in der „Werkzeugliste“ der Betriebsart Maschine
eingetragenen Werkzeuge verwendet.
