362
DIN-Programmierung
4.26 F
räszyklen

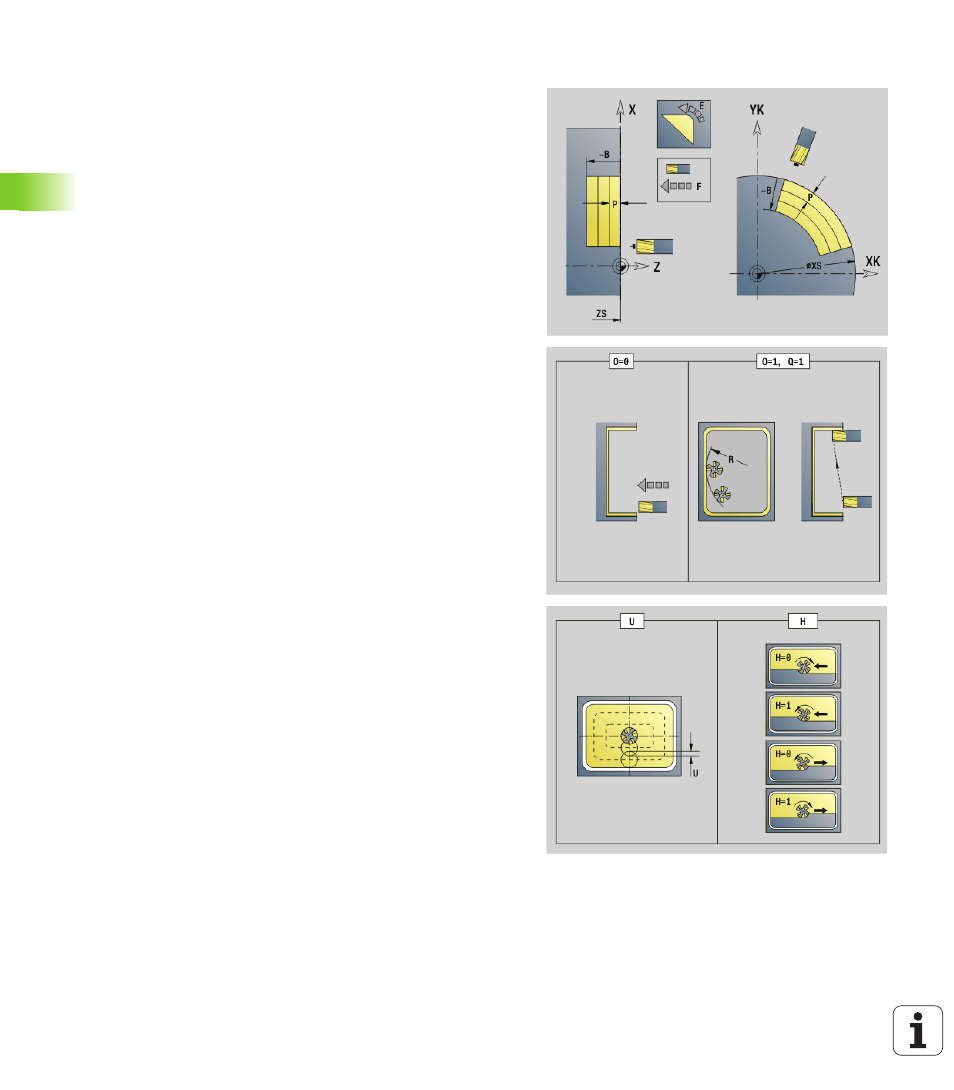

Taschenfräsen Schlichten G846
G846 schlichtet geschlossene Konturen.
Besteht die Tasche aus mehreren Abschnitten, berücksichtigt G846
alle Bereiche der Tasche.
Die Fräsrichtung beeinflussen Sie mit der Fräslaufrichtung H, der
Bearbeitungsrichtung Q
und der Drehrichtung des Fräsers (siehe
folgende Tabelle).
Parameter – Schlichten
ID
Fräskontur – Name der zu fräsenden Kontur
NS
Startsatznummer Kontur
Figuren: Satznummer der Figur
Freie geschlossene Kontur: ein Konturelement (nicht
Startpunkt)
B
Frästiefe (default: Tiefe aus der Konturbeschreibung)
P
(Maximale) Zustellung (default: Fräsen in einer Zustellung)
XS
Fräsoberkante Mantelfläche (ersetzt die Referenzebene aus
der Konturbeschreibung)
ZS
Fräsoberkante Stirnfläche (ersetzt die Referenzebene aus der
Konturbeschreibung)
R
Radius Ein-/Ausfahrbogen (default: 0)
R=0: Konturelement wird direkt angefahren. Die Zustellung
erfolgt auf dem Anfahrpunkt oberhalb der Fräsebene,
danach erfolgt die senkrechte Tiefen-Zustellung.
R>0: Der Fräser fährt einen Ein-/Ausfahrbogen, der
tangential an das Konturelement anschließt.
U
(Minimaler) Überlappungsfaktor. Legt die Überlappung der
Fräsbahnen fest (default: 0,5).
Überlappung = U*Fräserdurchmesser
V
Überlauffaktor - bei C-Achsbearbeitung ohne Funktion
H
Fräslaufrichtung (default: 0)
0: Gegenlauf
1: Gleichlauf
F
Zustellvorschub für Tiefenzustellung (default: aktiver
Vorschub)
E
Reduzierter Vorschub für zirkulare Elemente (default: aktueller
Vorschub)
RB
Rückzugsebene (default: zurück zur Startposition)
Stirn- oder Rückseite: Rückzugsposition in Z-Richtung
Mantelfläche: Rückzugsposition in X-Richtung
(Durchmessermaß)
