Nullpunkt-Verschiebungen, Werkzeuglängen
aktivieren G981
G981 „aktiviert" den Werkstück-Nullpunkt, alle Nullpunkt-
Verschiebungen und die Werkzeugmaße. Verfahrwege und
Positionsangaben beziehen sich auf „Werkzeugspitze – Werkstück-
Nullpunkt“ unter Berücksichtigung der Nullpunkt-Verschiebungen.
Direkte Satzweiterschaltung aktivieren G999
Mit der Funktion G999 werden, beim Abarbeiten eines Programmes
im Einzelsatz, die nachfolgenden NC-Sätze mit einem einzigen NC-
Start abgearbeitet. Durch erneutes Aufrufen der Funktion mit der
Einstellung Q=0 (Aus) wird G999 wieder deaktiviert.
Konvertieren und Spiegeln G30
Die Funktion G30 konvertiert G-, M-Funktionen, und Spindelnummern.
G30 spiegelt Verfahrwege und Werkzeugmaße und verschiebt den
Maschinen-Nullpunkt achsabhängig um den „Nullpunkt-Offset“
(Maschinen-Parameter: Trans_Z1).

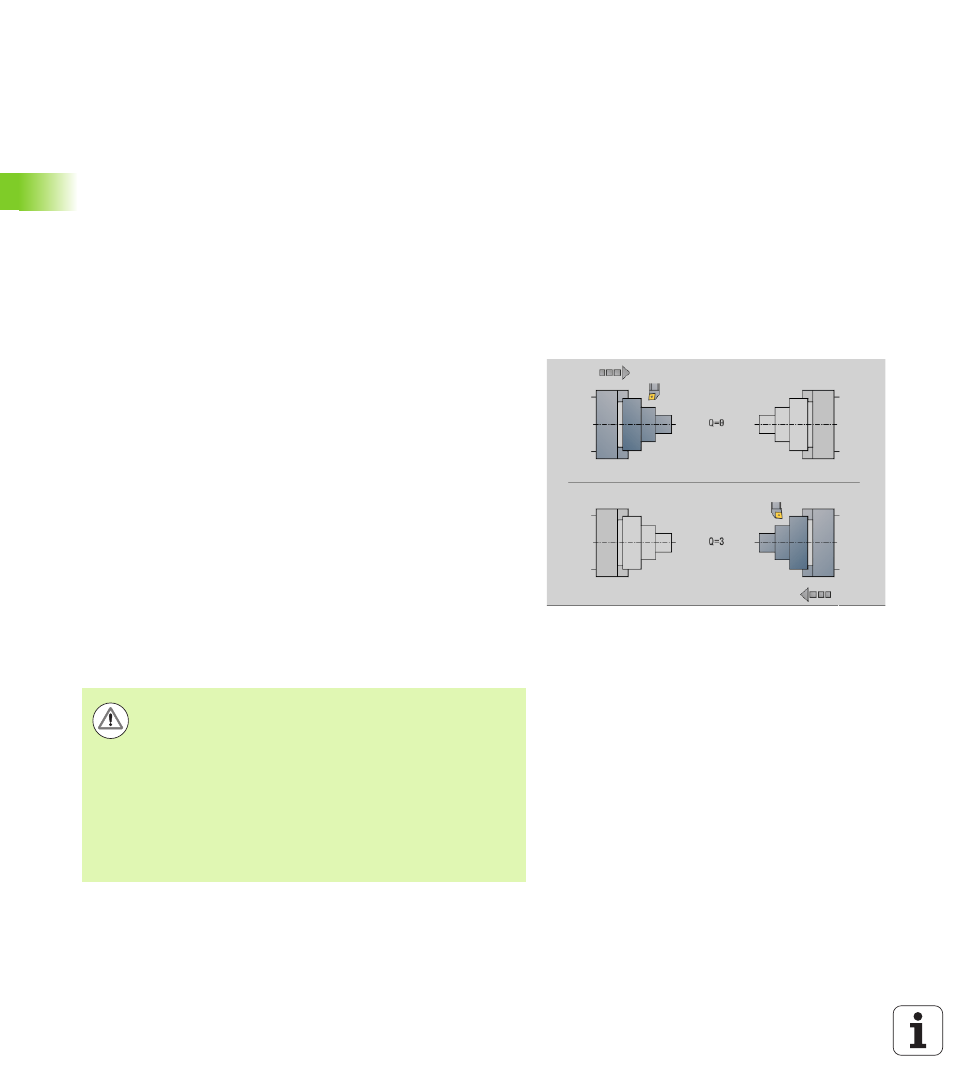

Anwendung: Bei der Komplettbearbeitung beschreiben Sie die
vollständige Kontur, bearbeiten die Vorderseite, spannen das
Werkstück per „Expertenprogramm“ um und bearbeiten dann die
Rückseite. Damit Sie die Bearbeitung der Rückseite wie die
Bearbeitung der Vorderseite programmieren können (Orientierung der
Z-Achse, Drehsinn bei Kreisbögen, etc.), beinhaltet das
Expertenprogramm Befehle zur Konvertierung und Spiegelung.
Parameter
H Tabellennummer der Konvertierungs-Tabelle (nur möglich
wenn vom Maschinenhersteller eine Konvertierungs-
Tabelle konfiguriert wurde)
Q Spindelnummer
Achtung Kollisionsgefahr!
 Beim Übergang von AUTOMATIK- nach HANDBETRIEB
bleiben Konvertierungen und Spiegelungen erhalten
 Schalten Sie die Konvertierung/Spiegelung aus, wenn
Sie nach der Rückseitenbearbeitung wieder die
Vorderseitenbearbeitung aktivieren (Beispiel: bei
Programmwiederholungen mit M99)
 Nach einer erneuten Programmanwahl ist die
Konvertierung/Spiegelung ausgeschaltet (Beispiel:
Übergang vom HAND- nach AUTOMATIKBETRIEB)
