HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 199
4.3 Gr
undelement
e
der Dr
ehk
ont
ur

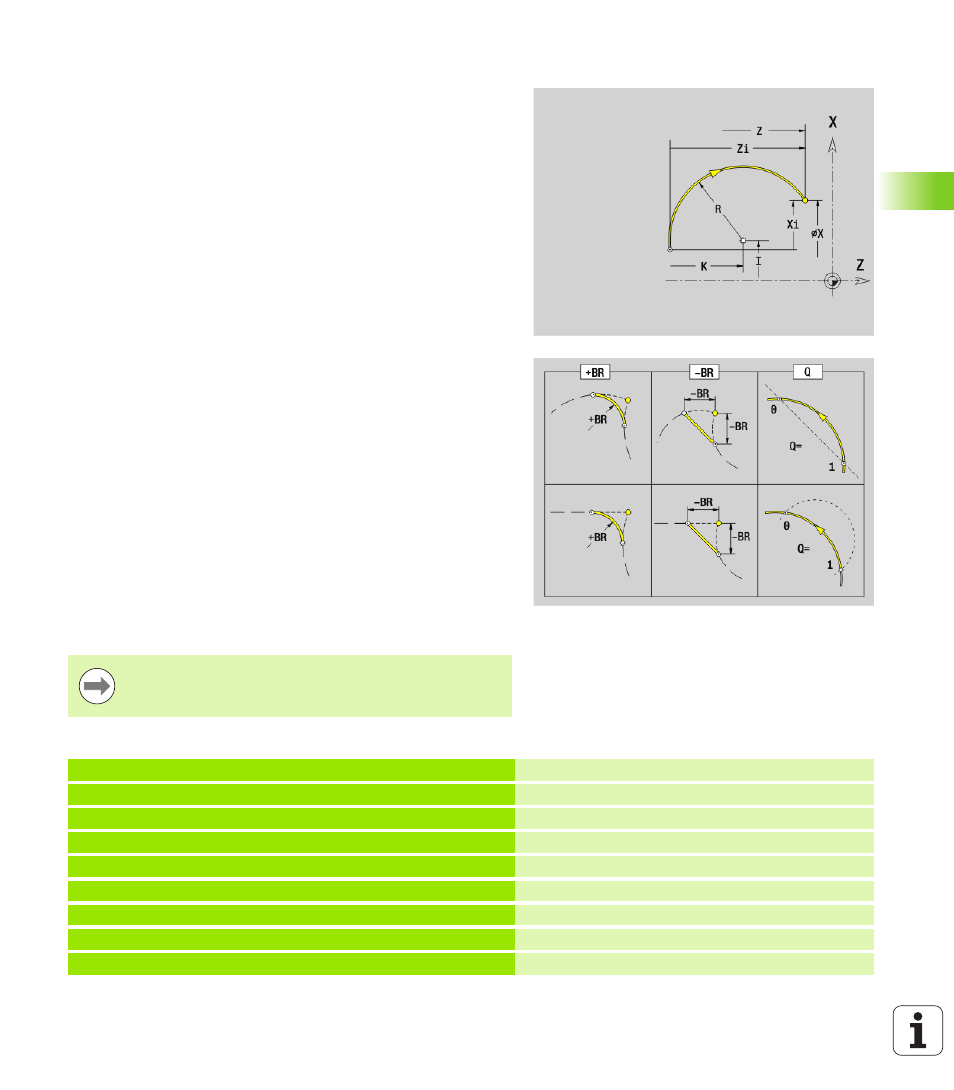

Kreisbogen Drehkontur G12-/G13-Geo
G12/G13 definiert einen Kreisbogen in einer Drehkontur mit absoluter
Mittelpunktvermaßung. Drehrichtung (siehe Hilfebild):
 G12: im Uhrzeigersinn
 G13: im Gegen-Uhrzeigersinn
Beispiel: G12-, G13-Geo
Parameter
X
Endpunkt Konturelement (Durchmessermaß)
Z Endpunkt Konturelement
I Mittelpunkt (Radiusmaß)
K Mittelpunkt
R Radius
Q Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade
oder einen Kreisbogen schneidet (default: 0):
 0: naher Schnittpunkt
 1: entfernter Schnittpunkt
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
BE, BF, BD, BP und BH (siehe „Bearbeitungsattribute für
Formelemente” auf Seite 195)
FP
Element nicht bearbeiten (nur für TURN PLUS erorderlich):
 0: Grundelement (Gerade) nicht bearbeiten
 1: Überlagerungselement (z. B. Fase oder Rundung) nicht
bearbeiten
 2: Grund-/Überlagerungselement nicht bearbeiten
Programmierung X, Z: absolut, inkremental,
selbsthaltend oder „?“
. . .
FERTIGTEIL
N1 G0 X0 Z-10
. . .
N7 G13 Xi-15 Zi15 R20 Zielpunkt inkremental und Radius
N8 G12 X? Z? R15 nur Radius bekannt
N9 G13 X25 Z-30 R30 BR10 Q1 Verrundung im Übergang und Schnittpunktauswahl
N10 G13 X5 Z-10 I22.3325 K-12.584 Zielpunkt und Mittelpunkt absolut
. . .
