Unit „Gewindebohrmuster linear Stirnfläche“
Die Unit erstellt ein lineares Gewindebohrmuster mit gleichmäßigen
Abständen auf der Stirnfläche.
Unitname: G73_Lin_Stirn_C / Zyklus: G73 (siehe Seite 316)
Verwenden Sie die Ausziehlänge bei Spannzangen mit
Längenausgleich. Der Zyklus berechnet auf Basis der Gewindetiefe,
der programmierten Steigung und der Ausziehlänge eine neue Nenn-
Steigung. Die Nenn-Steigung ist etwas kleiner als die Steigung des
Gewindebohrers. Bei der Erstellung des Gewindes wird der Bohrer
um die „Ausziehlänge“ aus dem Spannfutter herausgezogen. Damit
erreichen Sie bessere Standzeiten bei Gewindebohrern.
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Gewindebohren
 beeinflusste Parameter: S

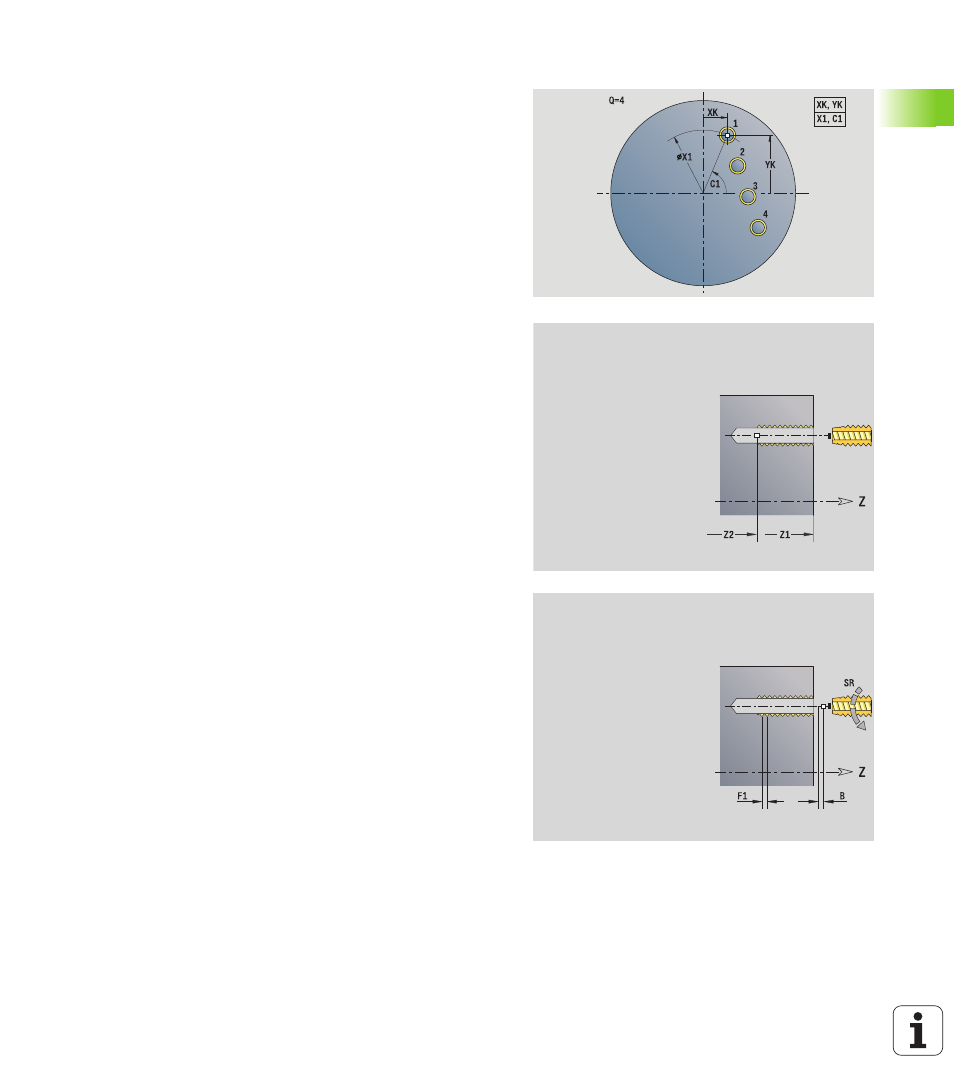

Formular Muster
Q
Anzahl der Bohrungen
X1, C1 Startpunkt polar
XK, YK Startpunkt kartesisch
I, J Endpunkt (XK, YK)
Ii, Ji Abstand (XKi, YKi)
R Abstand erste/letzte Bohrung
Ri Abstand inkremental
A Musterwinkel (Bezug XK-Achse)
Formular Zyklus
Z1
Startpunkt Bohrung
Z2 Endpunkt Bohrung
F1 Gewindesteigung
B Anlauflänge
L Ausziehlänge bei Verwendung von Spannzangen mit
Längenausgleich (default: 0)
SR Rückzugsdrehzahl (default: Drehzahl des Gewindebohrens)
RB Rückzugsebene (default: zur Startposition bzw. auf
Sicherheitsabstand)
Weitere Formulare: siehe Seite 58
