HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 71
2.3 Units – St
ec
hen
2.3 Units – Stechen

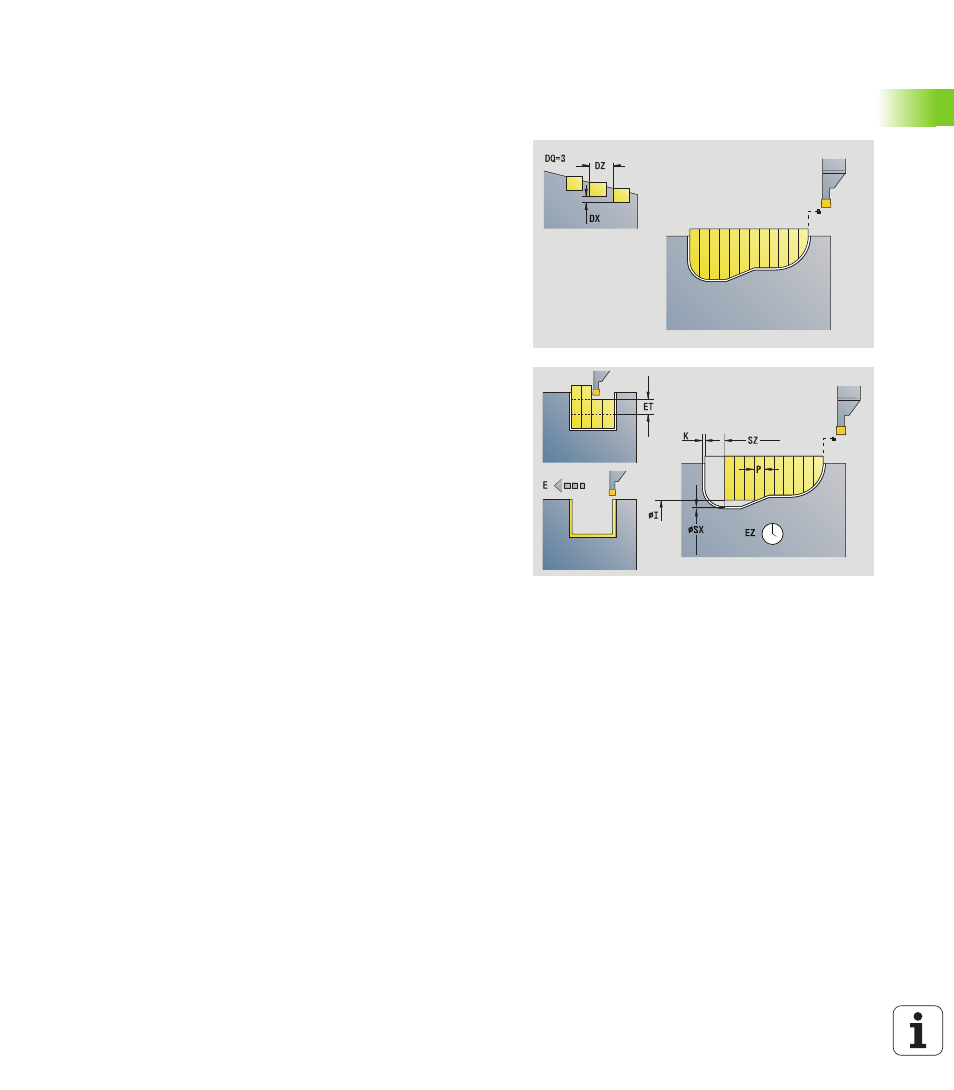

Unit „Konturstechen ICP“
Die Unit zerspant die im Abschnitt FERTIGTEIL beschriebene Kontur
axial/radial von „NS nach NE“. Wird in FK eine Hilfskontur angegeben,
wird diese verwendet.
Unitname: G860_ICP / Zyklus: G860 (siehe Seite 272)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Konturstechen
 beeinflusste Parameter: F, S, E
Formular Kontur
DQ
Anzahl der Einstichzyklen
DX, DZ Abstand zum Folgeeinstich X-, Z-Richtung (DX: Radiusmaß)
weitere Parameter Formular Kontur: siehe Seite 60
Formular Zyklus
I, K
Aufmaß in X-, Z-Richtung (I: Durchmessermaß)
SX, SZ Schnittbegrenzung (SX: Durchmessermaß) – (default:
keine Schnittbegrenzung)
ET Stechtiefe, die in einem Schnitt zugestellt wird.
P Stechbreite (default: 0,8 x Werkzeugbreite)
E Schlichtvorschub. Abweichender Vorschub, der nur für den
Schlichtvorgang verwendet wird.
EZ Verweilzeit nach Einstichweg (default: Zeit einer
Spindelumdrehung)
Q Schruppen/Schlichten (Ablaufvarianten)
 0 (SS): Schruppen und Schlichten
 1 (SP): nur Schruppen
 2 (SL): nur Schlichten
H Freifahrart bei Zyklusende
 0: zurück zum Startpunkt
 axialer Einstich: erst Z- dann X-Richtung
 radialer Einstich: erst X- dann Z-Richtung
 1: positioniert vor die fertige Kontur
 2: hebt ab auf Sicherheitsabstand und stoppt
Weitere Formulare: siehe Seite 58
