Hauptachsen: Koordinatenangaben der X-, Y- und Z-Achse beziehen
sich auf den Werkstück-Nullpunkt.

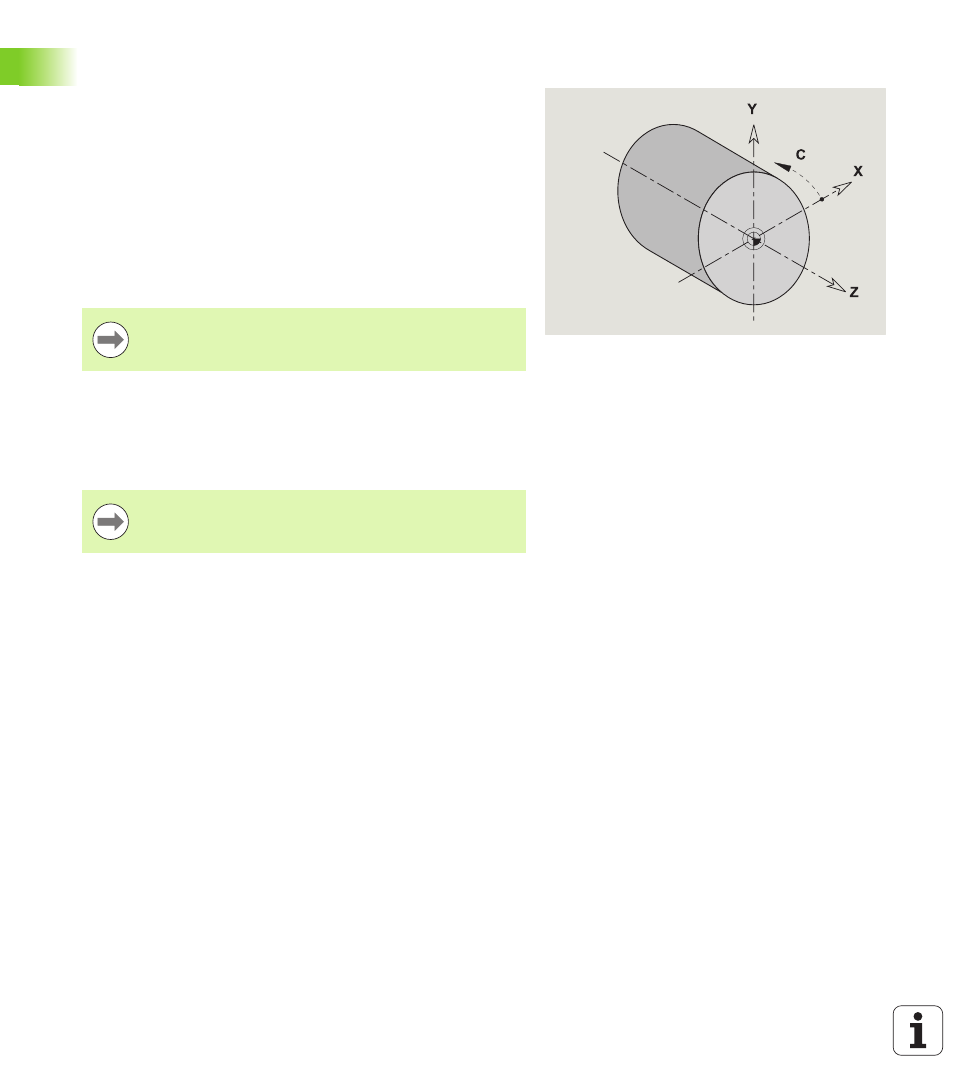

C-Achse als Hauptachse:
 Winkelangaben beziehen sich auf den „Nullpunkt der C-Achse“.
 C-Achs-Konturen und C-Achs-Bearbeitungen:
 Koordinatenangaben auf der Stirn-/Rückseite erfolgen in
kartesischen Koordinaten (XK, YK), oder in Polarkoordinaten (X, C)
 Koordinatenangaben auf der Mantelfläche erfolgen in
Polarkoordinaten (Z, C). Statt „C“ kann das Streckenmaß CY
(„Mantelabwicklung“ am Referenzdurchmesser) verwendet
werden.
Maßeinheiten
NC-Programme schreiben Sie „metrisch“ oder in „inch“. Die
Maßeinheit wird im Feld „Einheit“ definiert (Siehe „Abschnitt
PROGRAMMKOPF” auf Seite 47.).
 Der smart.Turn-Editor berücksichtigt nur
Adressbuchstaben der konfigurierten Achsen.
Ist die Maßeinheit einmal festgelegt, kann sie nicht mehr
geändert werden.
