HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 489
6.3 K
o
nt
ur
en der YZ-Ebene
6.3 Konturen der YZ-Ebene

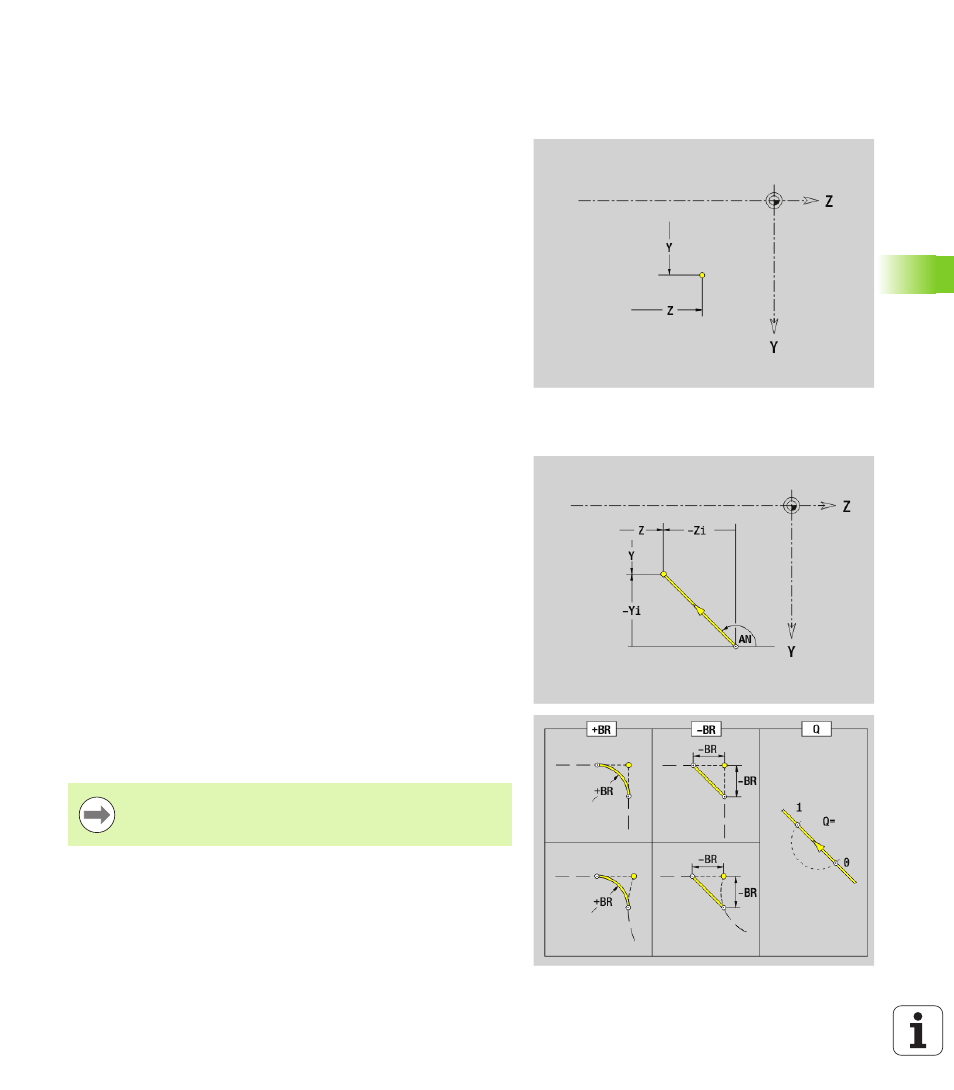

Startpunkt Kontur YZ-Ebene G180-Geo
G180 definiert den Anfangspunkt einer Kontur in der YZ-Ebene.
Strecke YZ-Ebene G181-Geo
G181 definiert ein Linearelement in einer Kontur der YZ-Ebene.
Parameter
Y
Anfangspunkt Kontur
Z Anfangspunkt Kontur
Parameter
Y
Endpunkt
Z Endpunkt
AN Winkel zur positiven Z-Achse
Q Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
 0: naher Schnittpunkt
 1: entfernter Schnittpunkt
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
Programmierung Y, Z: absolut, inkremental,
selbsthaltend oder „?“
