4.22 Bohrzyklen
Muster zirkular Stirn G745

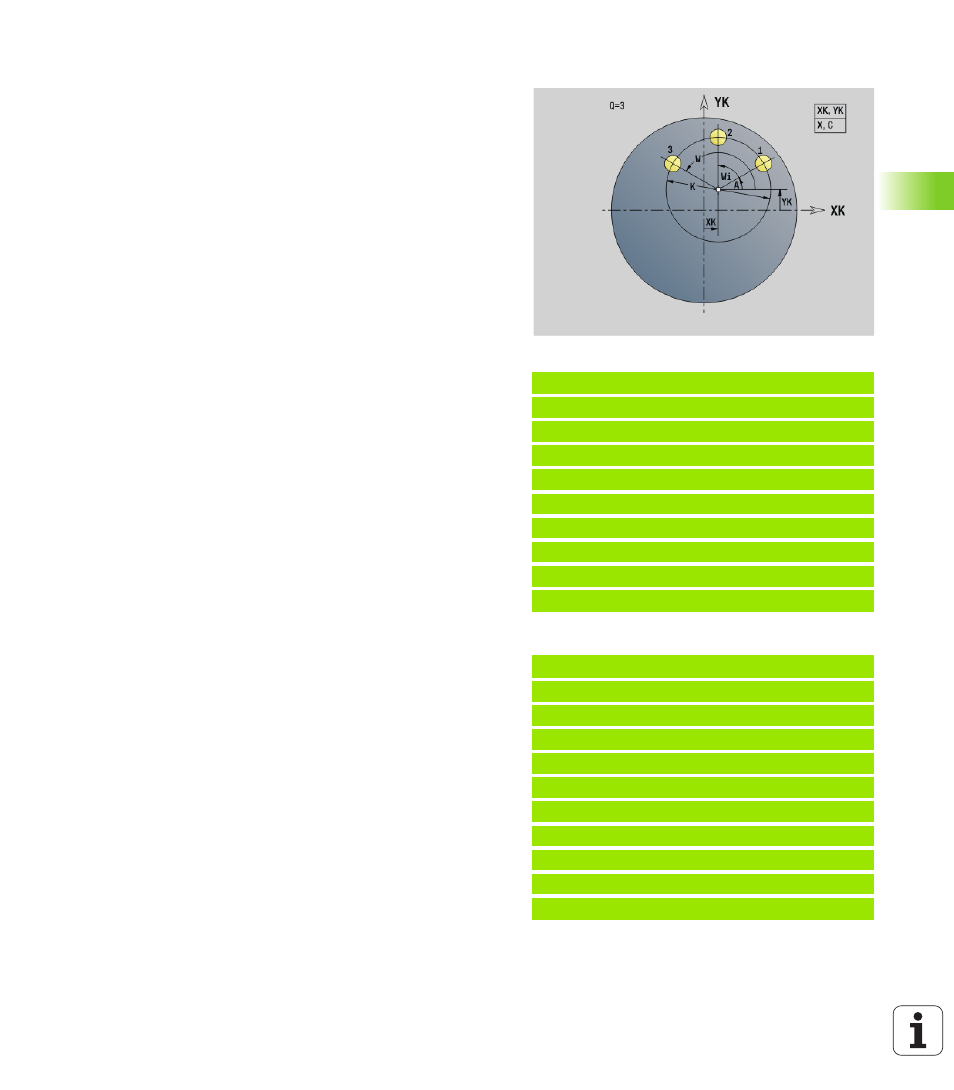

G745 erstellt Bohr- oder Fräsmuster mit gleichmäßigen Abständen auf
einem Kreis oder Kreisbogen auf der Stirnfläche.
Geben Sie Endpunkt ZE nicht an, wird der Bohr-/Fräszyklus des
nächsten NC-Satzes herangezogen. Mit diesem Prinzip kombinieren
Sie die Musterbeschreibung mit
Bohrzyklen (G71, G74, G36)
dem Fräszyklus lineare Nut (G791)
dem Konturfräszyklus mit „freier Kontur“ (G793)
Parameterkombinationen zur Definition des Muster-Mittelpunktes
bzw. der Muster-Positionen:
Muster-Mittelpunkt:
X, C
XK, YK
Muster-Positionen:
A, W und Q
A, Wi und Q
Beispiel: G745
%745.nc
[G745]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G745 XK0 YK0 K50 A0 Q3
N6 G791 K30 A0 ZS0 ZE-5 P2 F0.15
N7 M15
ENDE
Beispiel: Befehlsfolgen
[ einfaches Bohrmuster ]
N.. G745 XK.. YK.. ZS.. ZE.. A.. W.. Q..
. . .
[ Bohrmuster mit Tieflochbohren ]
N.. G745 XK.. YK.. ZS.. A.. W.. Q..
N.. G74 ZE.. P.. I..
. . .
[ Fräsmuster mit linearer Nut ]
N.. G745 XK.. YK.. ZS.. ZE.. A.. W.. Q..
N.. G791 K.. A.. Z..
. . .
Parameter
XK
Mittelpunkt Muster in kartesischen Koordinaten
YK
Mittelpunkt Muster in kartesischen Koordinaten
ZS
Anfangspunkt Bohr-/Fräsbearbeitung
ZE
Endpunkt Bohr-/Fräsbearbeitung
X
Durchmesser (Mittelpunkt Muster in Polarkoordinaten)
C
Winkel (Mittelpunkt Muster in Polarkoordinaten)
A
Anfangswinkel (Position der ersten Bohrung/Figur)
W
Endwinkel (Position der letzten Bohrung/Figur)
Wi
Endwinkel (Abstand zur nächsten Position)
Q
Anzahl Bohrungen/Figuren (default: 1)
V
Umlaufrichtung (default: 0)
V=0, ohne W: Vollkreisaufteilung
V=0, mit W: Aufteilung auf längerem Kreisbogen
V=0, mit Wi: Vorzeichen von Wi bestimmt die Richtung
(Wi<0: im Uhrzeigersinn)
V=1, mit W: im Uhrzeigersinn
V=1, mit Wi: im Uhrzeigersinn (Vorzeichen von Wi ist ohne
Bedeutung)
V=2, mit W: gegen den Uhrzeigersinn
V=2, mit Wi: gegen den Uhrzeigersinn (Vorzeichen von Wi
ist ohne Bedeutung)
