552 TURN PLUS
7.
5 Beispiel
Gewinde:
 „Form > Gewinde“ wählen
 „Basiselement für Gewinde“ selektieren
 Dialogbox „Gewinde“: „ISO DIN 13“ auswählen
 Softkey „Zurück” drücken: zurück zum Hauptmenü

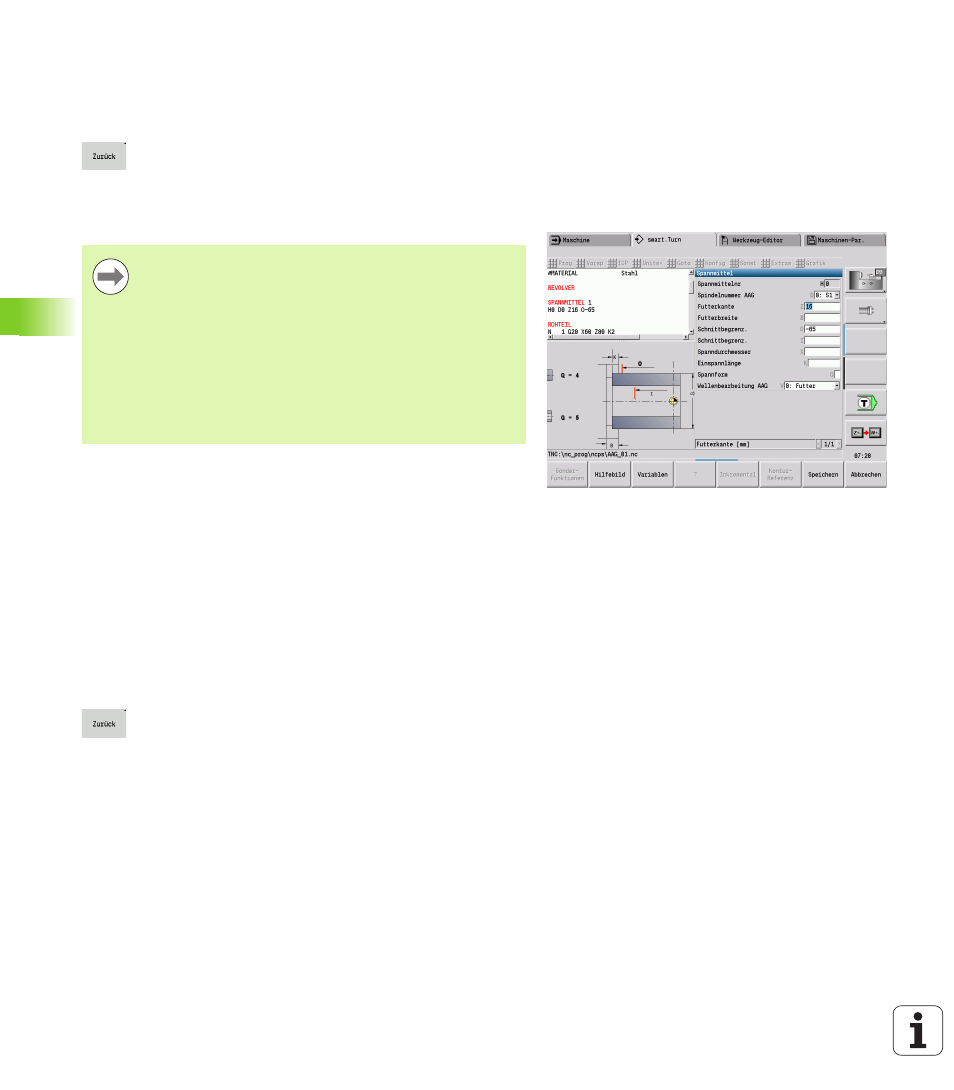

Rüsten, Werkstück spannen
 „Vorsp > Spannmittel einfügen“ wählen
 Spannittel beschreiben:
 „Spindelnummer AAG” wählen
 „Futterkante“ eingeben
 „Futterbreite“ eingeben
 „Schnittbegrenzung“ (außen und innen) eingeben
 „Spanndurchmesser“ eingeben
 „Einspannlänge“ eingeben
 „Spannform” festlegen
 „Wellenbearbeitung AAG” auswählen
 TURN PLUS berücksichtigt das Spannmittel und die
Schnittbegrenzung bei der Programmerstellung.
 Softkey „Zurück” drücken: zurück zum Hauptmenü
TURN PLUS berechnet für das Werkstück automatisch die
erforderliche Nullpunktverschiebung und aktiviert diese
mit G59. Zur Berechnung der Nullpunktverschiebung
berücksichtigt TURN PLUS folgende Werte:
 Werkstücklänge Z (Rohteilbeschreibung)
 Aufmaß K (Rohteilbeschreibung)
 Futterkante Z (Spannmittelbeschreibung bzw.
Bearbeitungsparameter)
 Futterkante B (Spannmittelbeschreibung bzw.
Bearbeitungsparameter)
