208 DIN-Programmierung
4.4 F
o
rm
element
e
Dr
ehk
ont
ur

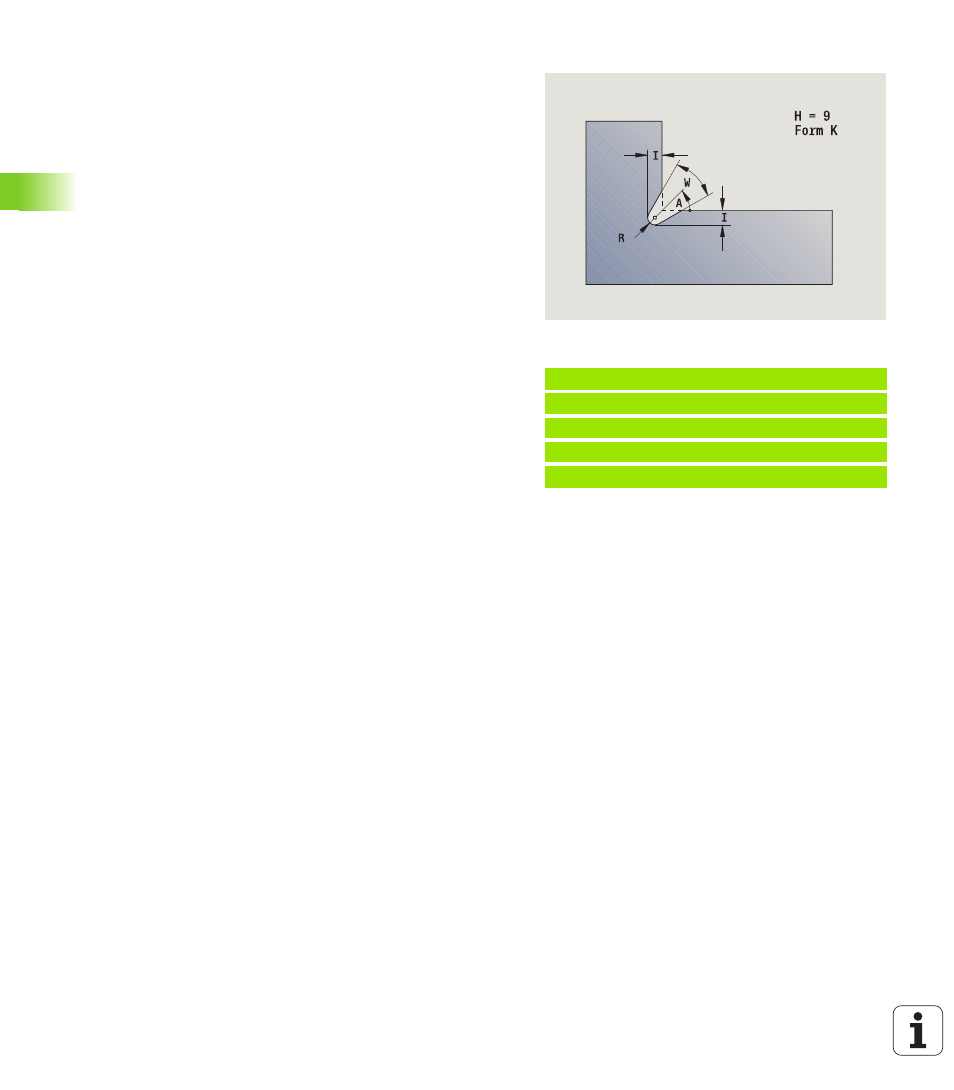

Freistich Form K (H=9)
Beispiel: Aufruf G25-Geo Form K
. . .
N.. G1 Z-15 [Längselement]
N.. G25 H9 I1 R0.8 W40 [Form K]
N.. G1 X20 [Planelement]
. . .
Parameter
H
Freistich Form K: H=9
I Freistichtiefe
R Freistichradius – keine Eingabe: das Zirkularelement wird nicht
gefertigt
W Freistichwinkel
A Winkel zur Längsachse (default: 45°)
BE, BF, BD, BP und BH (siehe „Bearbeitungsattribute für
Formelemente” auf Seite 195)
