550 TURN PLUS
7.
5 Beispiel
7.5 Beispiel

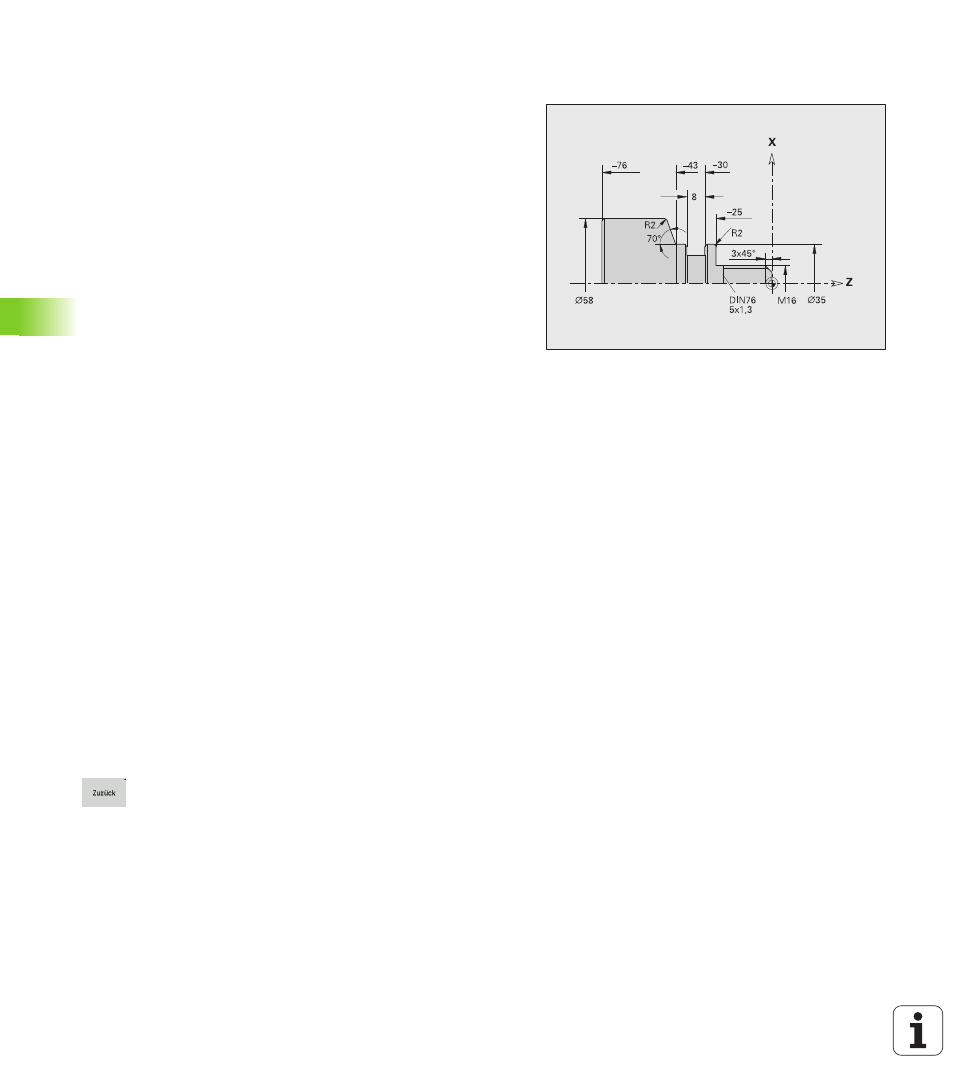

Ausgehend von der Fertigungszeichnung werden die Arbeitsschritte
zur Erstellung der Roh- und Fertigteilkontur, das Rüsten und die
automatische Generierung des Arbeitsplans aufgeführt.
Rohteil: Ø60 X 80; Werkstoff: Ck 45
Programm anlegen
 „Programm > Neu > Neues DINplus Programm“ wählen. Die
Steuerung öffnet die Dialogbox „Speichern unter“.
 Programmnamen eingaben und Softkey „Speichern” drücken. Die
Steuerung öffnet die Dialogbox „Programmkopf (kurz)”.
 Werkstoff aus der Festwortliste auswählen und Softkey „OK”
drücken.
Rohteil definieren
 „ICP > Rohteil > Stange“ wählen. TURN PLUS öffnet die Dialogbox
„Stange“.
 Eingaben:
 Durchmesser X = 60 mm
 Länge Z = 80 mm
 Aufmaß K = 2 mm
 TURN PLUS stellt das Rohteil dar.
 Softkey „Zurück” drücken: zurück zum Hauptmenü
 unbemaßte Fasen: 1x45°
 unbemaßte Radien: 1mm
