46 NC-Programmierung
1
.3 Pr
ogr
a
mmabsc
hnit
t-K
ennung
1.3 Programmabschnitt-Kennung
Ein neu angelegtes NC-Programm beinhaltet bereits
Abschnittkennungen. Je nach Aufgabenstellung fügen Sie weitere
hinzu oder löschen eingetragene Kennungen. Ein NC-Programm muss
mindestens die Kennungen BEARBEITUNG und ENDE beinhalten.

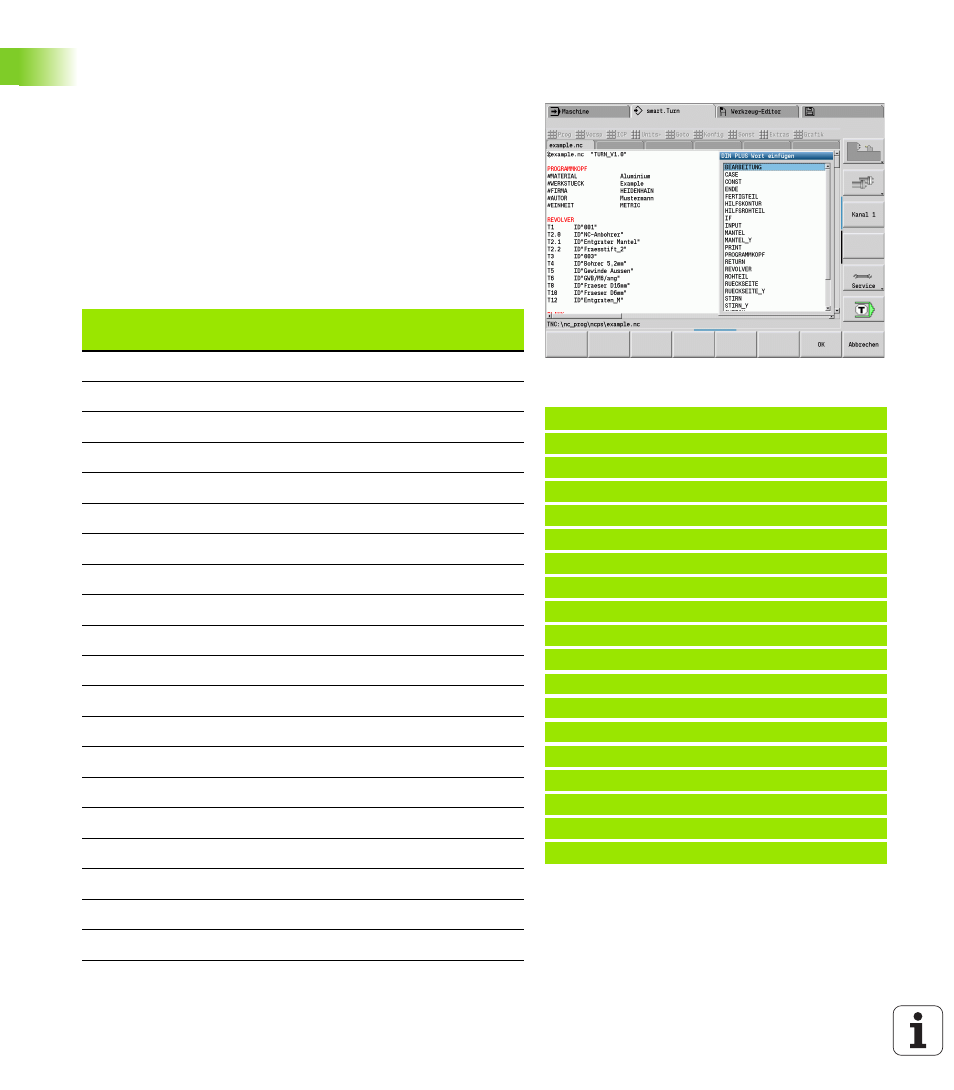

Weitere Programmabschnitt-Kennungen finden Sie in der Auswahlbox
„DIN PLUS Wort einfügen“ (Menüpunkt „Extras > DINplus-Wort...“)..
Die Steuerung trägt die Abschnittkennung an der richtigen Position
bzw. an der aktuellen Position ein.
Abschnittskennungen in deutsch werden bei der Dialogsprache
deutsch verwendet. Alle anderen Sprachen verwenden englische
Abschnittskennungen.
Beispiel: Programmabschnitt–Kennungen
. . . [Abschnitte der Konturbeschreibung]
ROHTEIL
N1 G20 X100 Z220 K1
FERTIGTEIL
N2 G0 X60 Z0
N3 G1 Z-70
. . .
STIRN Z-25
N31 G308 ID“01“ P-10
N32 G402 Q5 K110 A0 Wi72 V2 XK0 YK0
N33 G300 B5 P10 W118 A0
N34 G309
STIRN Z0
N35 G308 ID“02“ P-6
N36 G307 XK0 YK0 Q6 A0 K34.641
N37 G309
. . .
Übersicht Programmabschnitt–Kennungen
deutsch englisch
Programmvorspann
PROGRAMMKOPF HEADER Seite 47
SPANNMITTEL CLAMPS Seite 48
REVOLVER TURRET Seite 48
Konturbeschreibung
ROHTEIL BLANK Seite 49
FERTIGTEIL FINISHED Seite 49
HILFSKONTUR AUXIL_CONTOUR Seite 49
HILFSROHTEIL AUXIL_BLANK Seite 49
C-Achs-Konturen
STIRN FACE_C Seite 49
RUECKSEITE REAR_C Seite 49
MANTEL LATERAL_C Seite 49
Y-Achs-Konturen
STIRN_Y FACE_Y Seite 49
RUECKSEITE_Y REAR_Y Seite 49
MANTEL_Y LATERAL_Y Seite 50
Werkstückbearbeitung
BEARBEITUNG MACHINING Seite 51
ENDE END Seite 51
