HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 521
6.8 Beispielpr
ogr
amm

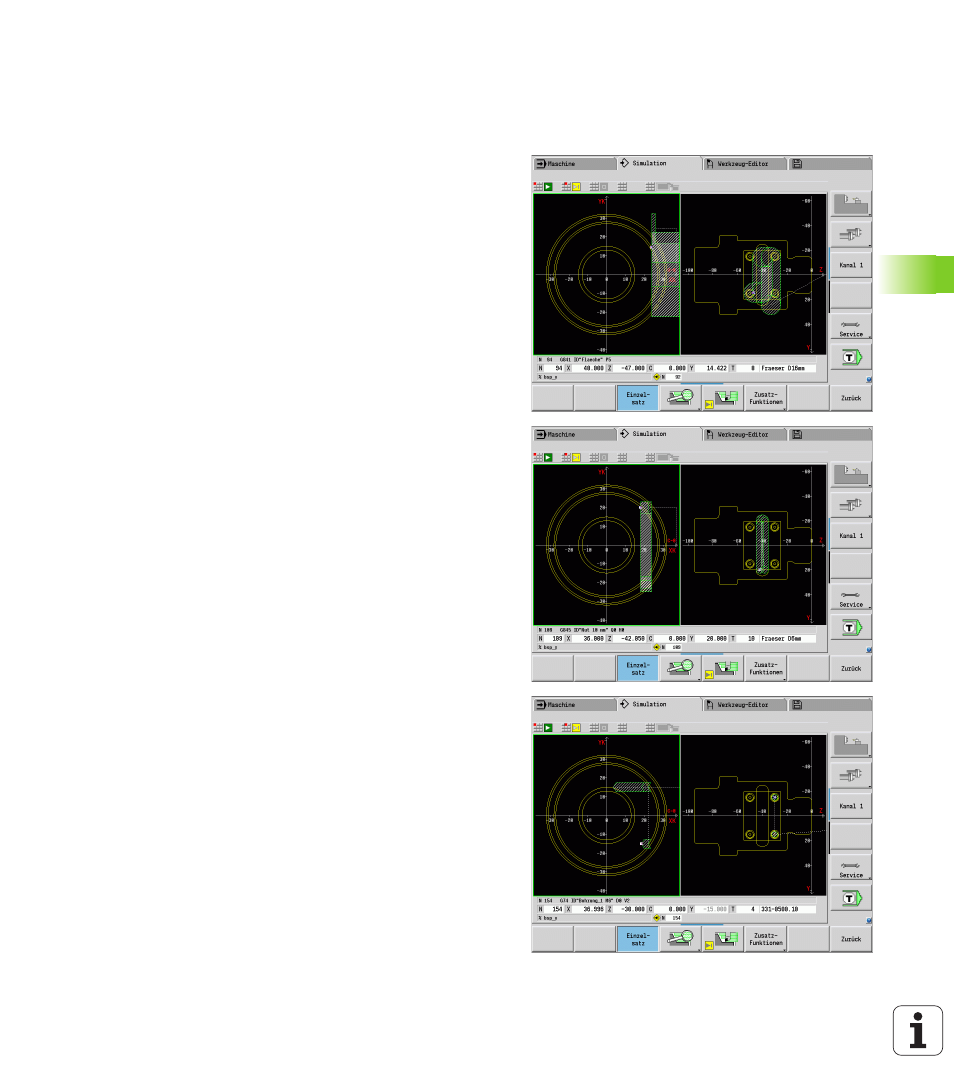

6.8 Beispielprogramm
Arbeiten mit der Y-Achse
Die Fräs- und Bohrkonturen in folgendem NC-Programm sind
geschachtelt aufgebaut. Auf der Einzelfläche wird eine lineare Nut
gefertigt. Auf der gleichen Einzelfläche wird links und rechts neben
der Nut eine Bohrmuster mit jeweils zwei Bohrungen platziert.
Zuerst wird die Drehbearbeitung durchgeführt und dann die
„Einzelfläche“ gefräst. Anschließend wird die lineare Nut mit der Unit
„Taschenfräsen Mantel Y“ erstellt und dann entgratet. Mit den
weiteren Units werden die Lochmuster zuerst zentriert, dann gebohrt
und danach werden die Gewindebohrungen durchgeführt.
