520 DIN-Programmierung für die Y-Achse
6.7 F
räszyklen Y
-A
c
hse

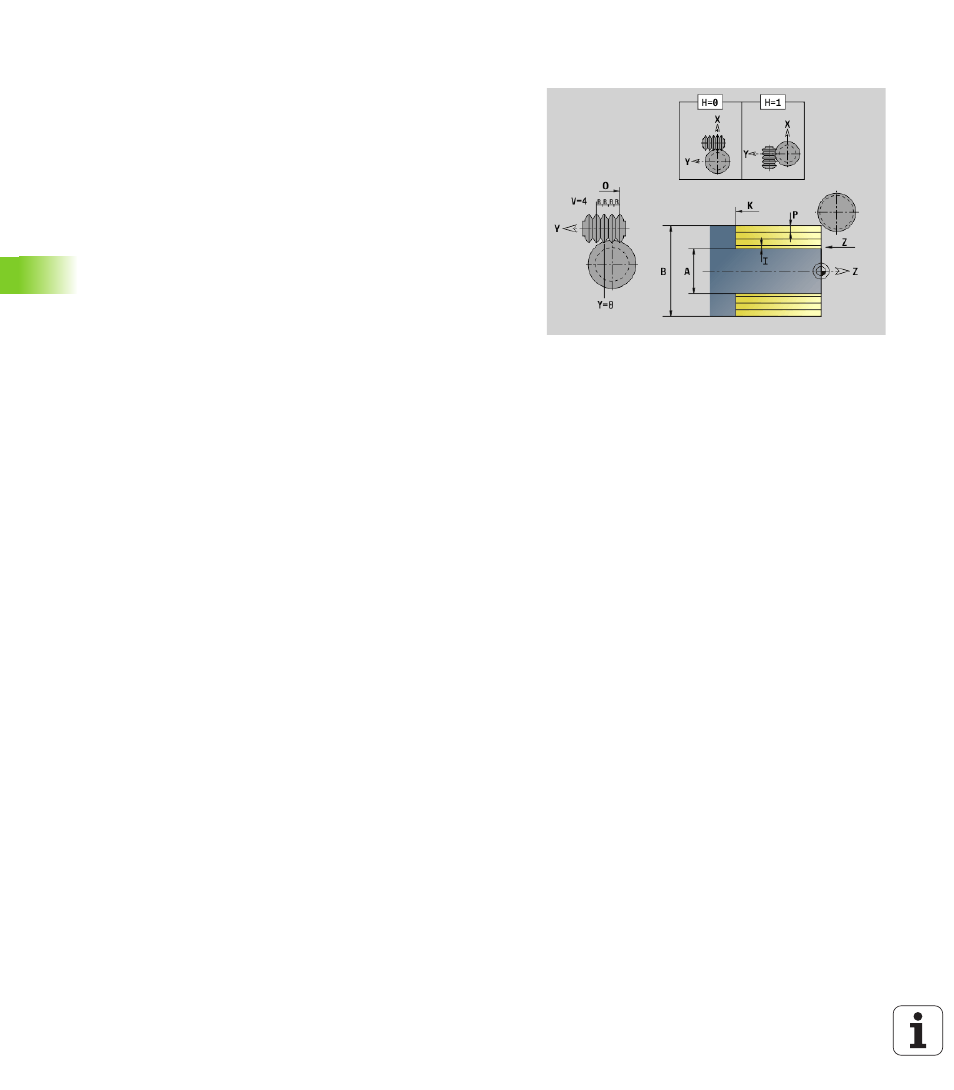

Abwälzfräsen G808
G808 fräst von „Startpunkt Z“ bis „Endpunkt K“ein Zahnradprofil. In
W geben Sie die Winkelstellung des Werkzeugs an.
Wird ein Aufmaß programmiert, dann wird das Abwälzfräsen in
Vorbearbeitung und anschließendem Schlichten aufgeteilt.
In den Parametern O, R und V legen Sie das „Versetzen“ des
Werkzeugs fest. Mit dem Versetzen um R erreichen Sie einen
gleichmäßigen Verschleiß des Abwälzfräsers.
Parameter
Z
Startpunkt
K Endpunkt
A Fußkreisdurchmesser
B Kopfkreisdurchmesser
J Zähnezahl Werkstück
W Winkelstellung
S Schnittgeschwindigkeit [m/min]
I Aufmaß
D Drehrichtung des Werkstücks
 3: M3
 4: M4
F Vorschub pro Umdrehung
E Schlichtvorschub
P Maximale Zustellung
O Shift Startposition
R Shiftbetrag
V Shiftanzahl
H Zustellachse
 0: die Zustellung erfolgt in X-Richtung
 1: die Zustellung erfolgt in Y-Richtung
Q Werkstück-Spindel
 0: Spindel 0 (Hauptspindel) hält das Werkstück
 3: Spindel 3 (Gegenspindel) hält das Werkstück
