Gewinde mit Freistich G24–Geo

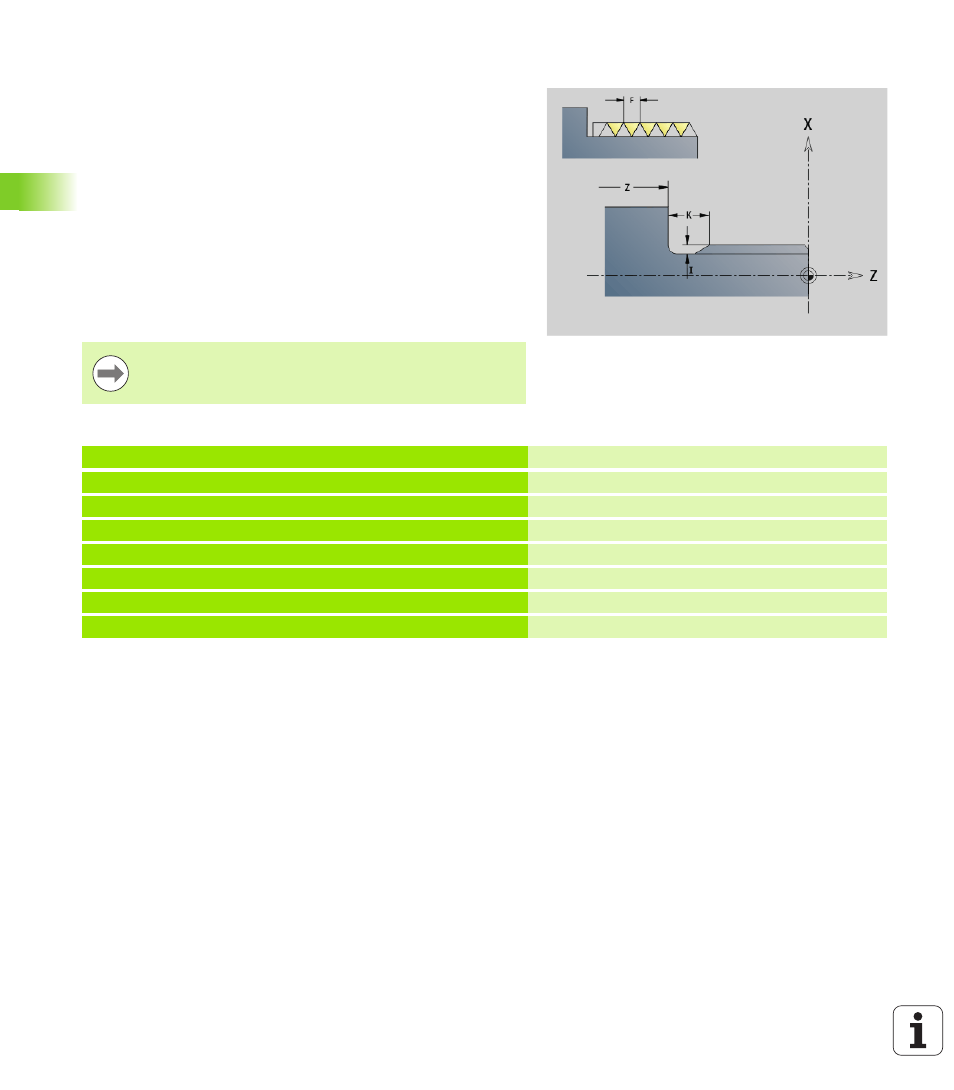

G24 definiert ein lineares Grundelement mit Längsgewinde und
anschließendem Gewindefreistich (DIN 76). Das Gewinde ist ein
Außen- oder Innengewinde (metrisches ISO Feingewinde DIN 13
Teil 2, Reihe 1).
Beispiel G24-Geo
Parameter
F
Gewindesteigung
I Freistichtiefe (Radiusmaß)
K Freistichbreite
Z Endpunkt des Freistichs
BE, BF, BD, BP und BH (siehe „Bearbeitungsattribute für
Formelemente” auf Seite 195)
FP
Element nicht bearbeiten (nur für TURN PLUS erorderlich):
 1: Element nicht bearbeiten
 Programmieren Sie G24 nur in geschlossenen Konturen.
 Das Gewinde wird mit G31 bearbeitet.
. . .
FERTIGTEIL
N1 G0 X40 Z0
N2 G1 X40 BR-1.5 Anfangspunkt Gewinde
N3 G24 F2 I1.5 K6 Z-30 Gewinde mit Freistich
N4 G1 X50 anschließendes Planelement
N5 G1 Z-40
. . .
