n 2.11 Units - Spezialbearbeitungen
Unit „Programm-Anfang“
In der Start-Unit werden Vorgabewerte, die in den folgenden Units
verwendet werden, definiert. Diese Unit wird am Anfang des
Bearbeitungsteils einmal aufgerufen. Außerdem legen Sie die
Drehzahlbegrenzungen, Nullpunktverschiebung und den
Werkzeugwechselpunkt für dieses Programm fest.
Unitname: Start / Aufgerufener Zyklus: keiner

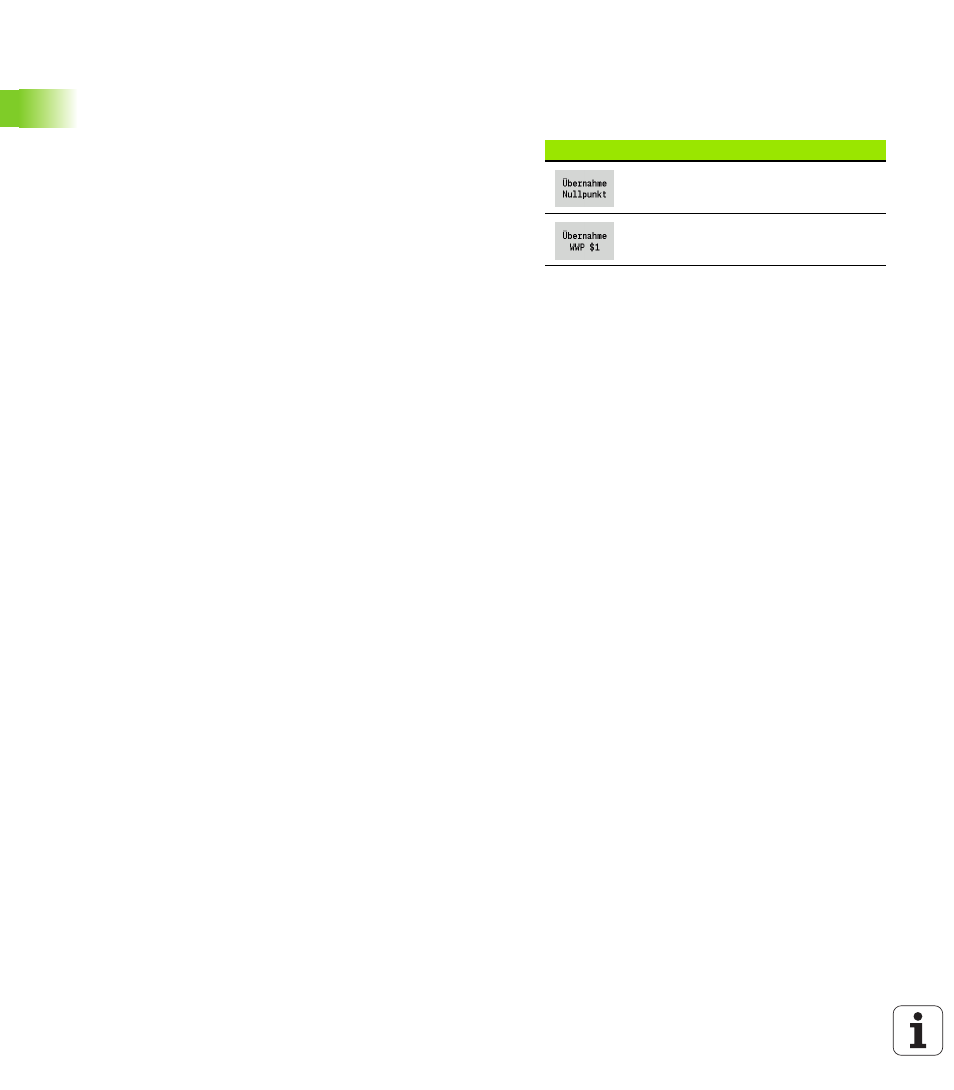

Softkeys im Programm-Anfang-Formular
Übernimmt den im Einrichten
festgelegten Nullpunkt
Übernimmt den im Einrichten
festgelegten Werkzeugwechselpunkt
Formular Grenzen
S0
Maximale Drehzahl Hauptspindel
S1 Maximale Drehzahl angetriebenes Werkzeug
Z Nullpunktverschiebung (G59)
Formular WWP (Werkzeugwechselpunkt)
WT1
Werkzeugwechselpunkt
 keine Achse (Werkzeugwechselpunkt nicht anfahren)
 0: simultan X- und Z-Achse fahren diagonal ab
 1: erst X, dann Z
 2: erst Z, dann X
 3: nur X
 4: nur Z
 5: nur Y
 6: simultan mit Y
WX1 Werkzeugwechselpunkt X (Bezug: Maschinennullpunkt zu
Schlittenposition als Radiusmaß)
WZ1 Werkzeugwechselpunkt Z (Bezug: Maschinennullpunkt zu
Schlittenposition)
WY1 Werkzeugwechselpunkt Y (Bezug: Maschinennullpunkt zu
Schlittenposition)
