2.2 Units – Schruppen

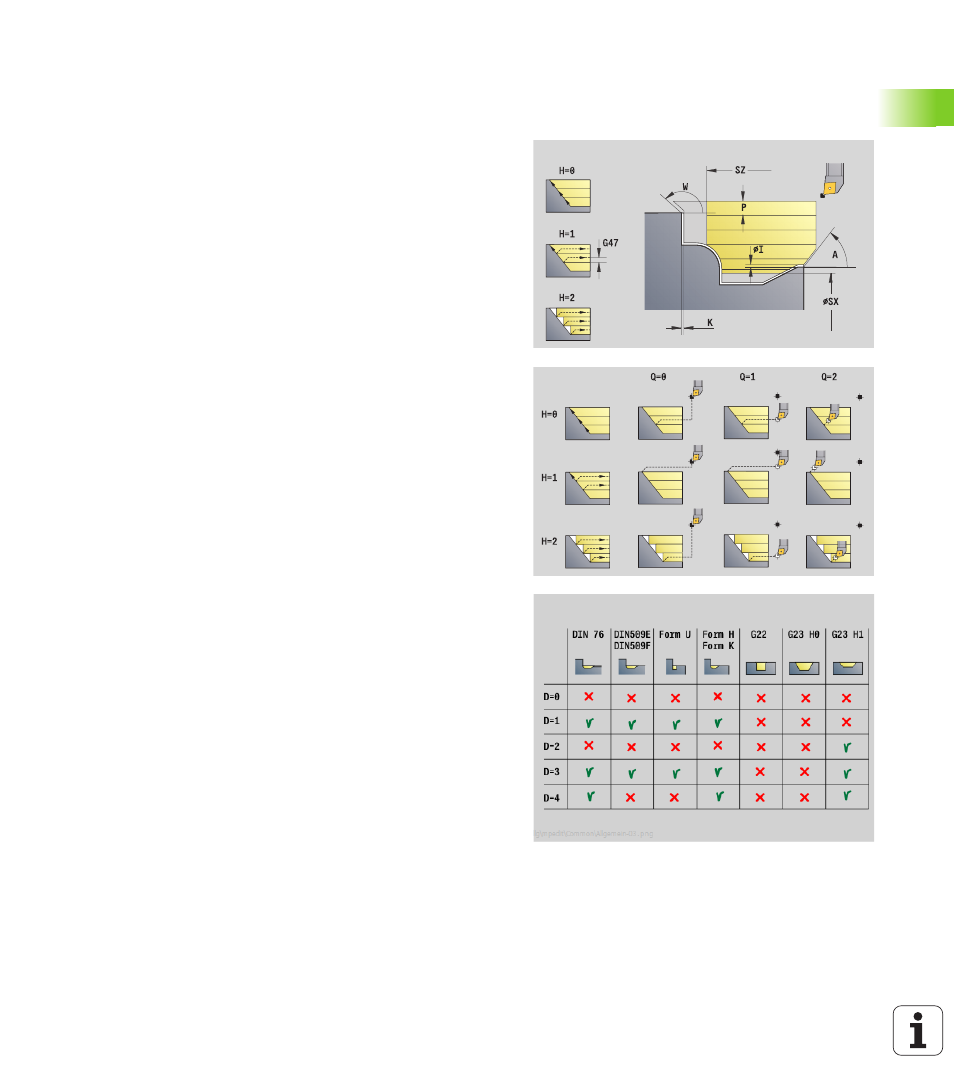

Unit „Schruppen längs ICP“
Die Unit zerspant die im Abschnitt FERTIGTEIL beschriebene Kontur
von „NS nach NE“. Wird in FK eine Hilfskontur angegeben, wird diese
verwendet.
Unitname: G810_ICP / Zyklus: G810 (siehe Seite 261)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Schruppen
 beeinflusste Parameter: F, S, E, P
Formular Kontur: siehe Seite 60
Formular Zyklus
I, K
Aufmaß in X-, Z-Richtung (I: Durchmessermaß)
P Maximale Zustellung
E Eintauchverhalten
 E=0: fallende Konturen nicht bearbeiten
 E>0: Eintauchvorschub bei der Bearbeitung von
fallenden Konturelementen. Fallende Konturelemente
werden bearbeitet.
 Keine Eingabe: Der Eintauchvorschub wird, bei der
Bearbeitung von fallenden Konturelementen, reduziert –
maximal 50%. Fallende Konturelemente werden
bearbeitet.
SX, SZ Schnittbegrenzung (SX: Durchmessermaß) – (default:
keine Schnittbegrenzung)
A Anfahrwinkel (Bezug: Z-Achse) – (default: parallel zur
Z-Achse)
W Abfahrwinkel (Bezug: Z-Achse) – (default: orthogonal zur
Z-Achse)
Q Freifahrart bei Zyklusende
 0: zurück zum Startpunkt (erst X- dann Z-Richtung)
 1: positioniert vor der fertigen Kontur
 2: hebt ab auf Sicherheitsabstand und stoppt
H Konturglättung
 0: nach jedem Schnitt entlang der Kontur (innerhalb des
Zustellbereichs)
 1: Konturglättung nach dem letzten Schnitt (gesamte
Kontur); abheben unter 45°
 2: keine Konturglättung; abheben unter 45°
D Elemente ausblenden (siehe Bild)
O Hinterschneidung ausblenden:
 0: Hinterschneidungen werden bearbeitet
 1: Hinterschneidungen werden nicht bearbeitet
Weitere Formulare: siehe Seite 58
