HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 173
3.3 Units - F
räsen Y
-A
c
hse

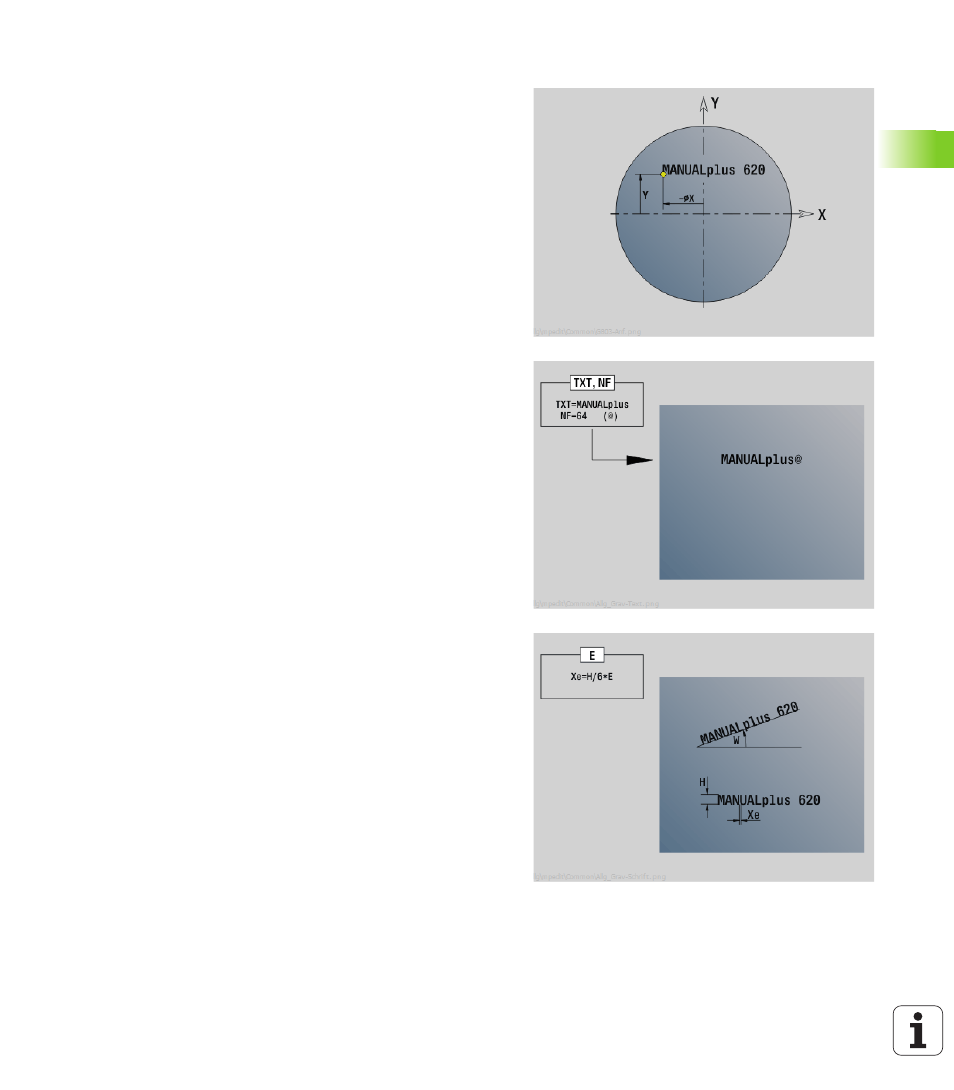

Unit „Gravieren XY-Ebene“
Die Unit graviert Zeichenfolgen in linearer Anordnung auf der XY-
Ebene. Umlaute oder Sonderzeichen, die Sie im smart.Turn-Editor
nicht eingeben können, definieren Sie Zeichen für Zeichen in NF. Wenn
Sie „direkt weiterschreiben“ (Q=1) programmieren, werden der
Werkzeugwechsel und die Vorpositionierung unterdrückt. Es gelten
die technologischen Werte des vorhergehenden Gravierzyklus.
Unitname: G803_GRA_Y_STIRN / Zyklus: G803 (siehe Seite 516)
Zeichentabelle: siehe Seite 364
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Gravieren
 beeinflusste Parameter: F, S
Parameter Formular Position
X, Y
Anfangspunkt
Z Endpunkt. Z-Position, auf die zum Fräsen zugestellt wird.
RB Rückzugsebene
APP Anfahren: siehe Seite 63
DEP Abfahren: siehe Seite 63
Parameter Formular Zyklus
TXT
Text, der graviert werden soll
NF Zeichen-Nummer (Zeichen, das graviert werden soll)
H Schrifthöhe
E Abstandsfaktor (Berechnung: siehe Bild)
W Neigungswinkel
FZ Eintauchvorschubfaktor (Einatuchvorschub = aktueller
Vorschub * FZ)
Q Direkt weiterschreiben
 0 (Nein): die Gravur erfolgt ab dem Anfangspunkt
 1 (Ja): ab der Werkzeugposition gravieren
Weitere Formulare: siehe Seite 58
