HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 133
2.9 Units – F
räsen Stir
nfläc
h
e

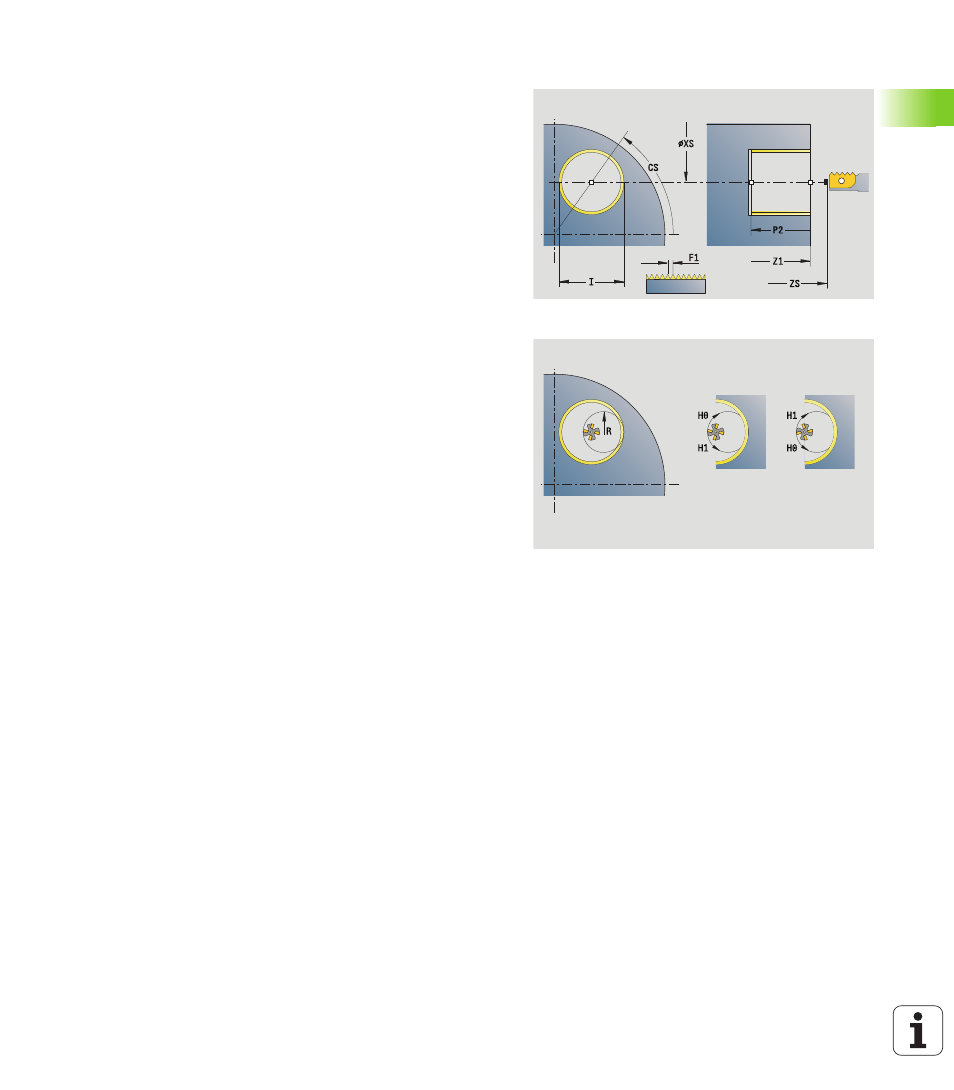

Unit „Gewindefräsen“
Die Unit fräst ein Gewinde in eine bestehende Bohrung.
Stellen Sie das Werkzeug vor Aufruf des G799 in die Bohrungsmitte.
Der Zyklus positioniert das Werkzeug innerhalb der Bohrung auf den
„Endpunkt Gewinde“. Dann fährt das Werkzeug im „Einfahrradius R“
an und fräst das Gewinde. Dabei stellt das Werkzeug bei jeder
Umdrehung um die Steigung „F“ zu. Anschließend fährt der Zyklus
das Werkzeug frei und zieht es auf den Startpunkt zurück. Im
Parameter V programmieren Sie, ob das Gewinde mit einem Umlauf,
oder bei einschneidigen Werkzeugen mit mehreren Umläufen gefräst
wird.
Unitname: G799_Gewindefr_C / Zyklus: G799 (siehe Seite 326)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Fräs-Schlichten
 beeinflusste Parameter: F, S
Formular Position
Z1
Startpunkt Bohrung
P2 Gewindetiefe
I Gewindedurchmesser
F1 Gewindesteigung
Formular Zyklus
J
Gewinderichtung
 0: Rechtsgewinde
 1: Linksgewinde
H Fräslaufrichtung
 0: Gegenlauf
 1: Gleichlauf
V Fräsmethode
 0: das Gewinde wird mit einer 360° Schraubenline
gefräst
 1: das Gewinde wird mit mehreren Helixbahnen gefräst
(einschneidiges Werkzeug)
R Einfahrradius
Weitere Formulare: siehe Seite 58
