486 DIN-Programmierung für die Y-Achse
6.2 K
o
nt
ur
en der XY
-Ebene

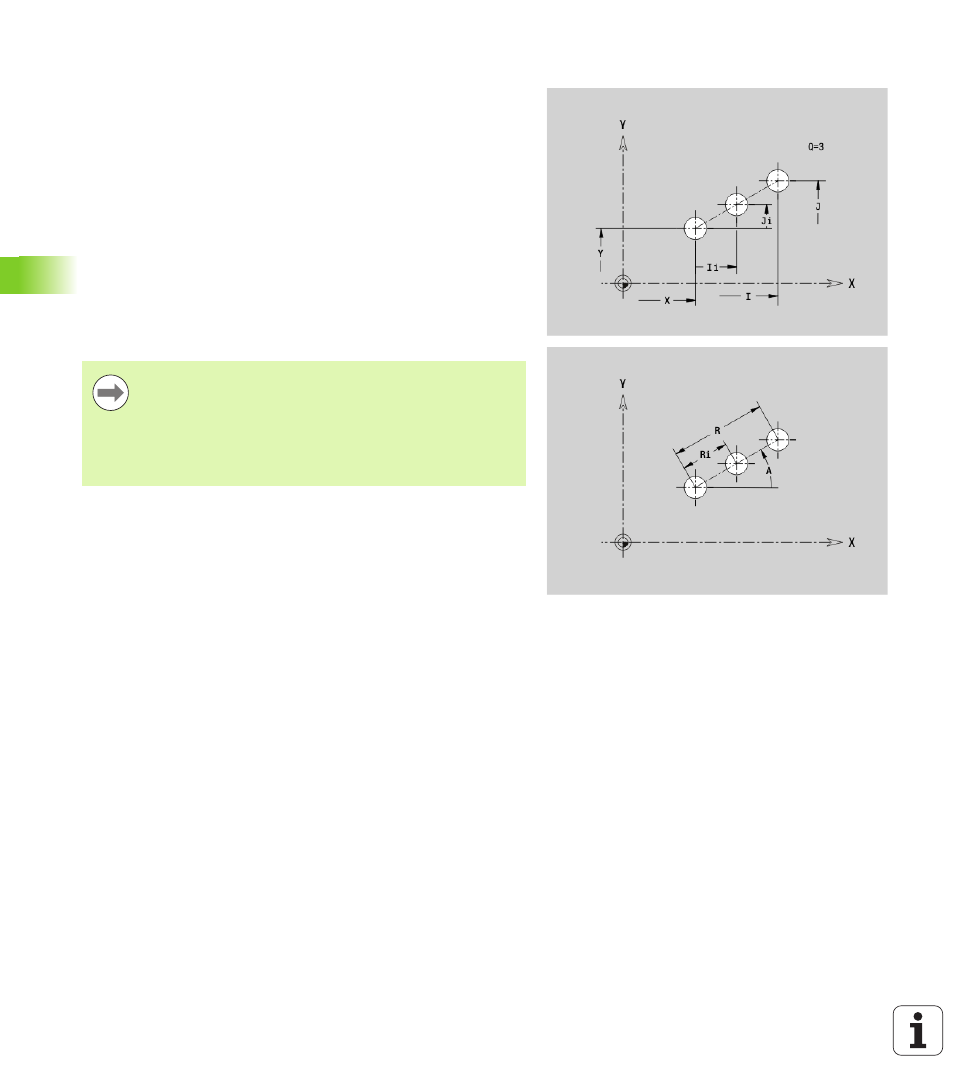

Muster linear XY-Ebene G471-Geo
G471 definiert ein lineares Muster in der XY-Ebene. G471 wirkt auf die
im Folgesatz definierte Bohrung oder Figur (G370..375, G377).
Parameter
Q
Anzahl der Figuren
X 1. Musterpunkt (Radiusmaß)
Y 1. Musterpunkt
I Endpunkt Muster (X-Richtung; Radiusmaß)
J Endpunkt Muster (Y-Richtung)
Ii Abstand zwischen zwei Figuren in X-Richtung
Ji Abstand zwischen zwei Figuren in Y-Richtung
A Lagewinkel der Längsachse des Musters (Bezug: positive
X-Achse)
R Länge (Gesamtlänge Muster)
Ri Musterabstand (Abstand zwischen zwei Figuren)
Programmierhinweise
 Programmieren Sie die Bohrung/Figur im Folgesatz
ohne Mittelpunkt.
 Der Fräszyklus (Abschnitt BEARBEITUNG) ruft die
Bohrung/Figur im Folgesatz auf, nicht die
Musterdefinition.
