HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 483
6.2 K
o
nt
ur
en der XY
-Ebene

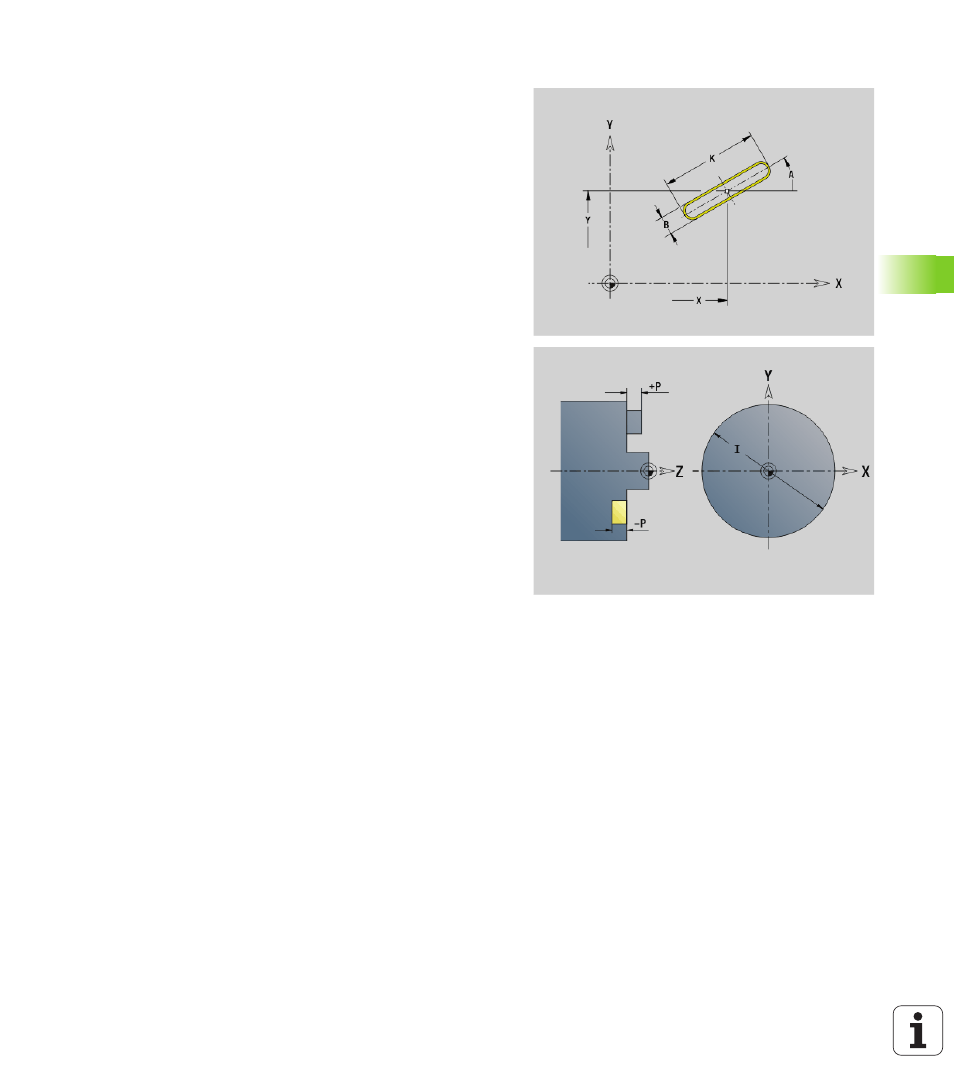

Lineare Nut XY-Ebene G371-Geo
G371 definiert eine lineare Nut in der XY-Ebene.
Parameter
X
Mittelpunkt der Nut (Radiusmaß)
Y Mittelpunkt der Nut
K Nutlänge
B Nutbreite
A Lagewinkel (Bezug: positive X-Achse; default: 0°)
P Tiefe/Höhe (default: „P“ aus G308)
 P<0: Tasche
 P>0: Insel
I Begrenzungsdurchmesser (zur Schnittbegrenzung)
 Keine Eingabe: „X“ aus Abschnittskennung
 „I“ überschreibt „X“ aus Abschnittskennung
