Kreisbogen Stirn-/Rückseitenkontur G102-/
G103-Geo

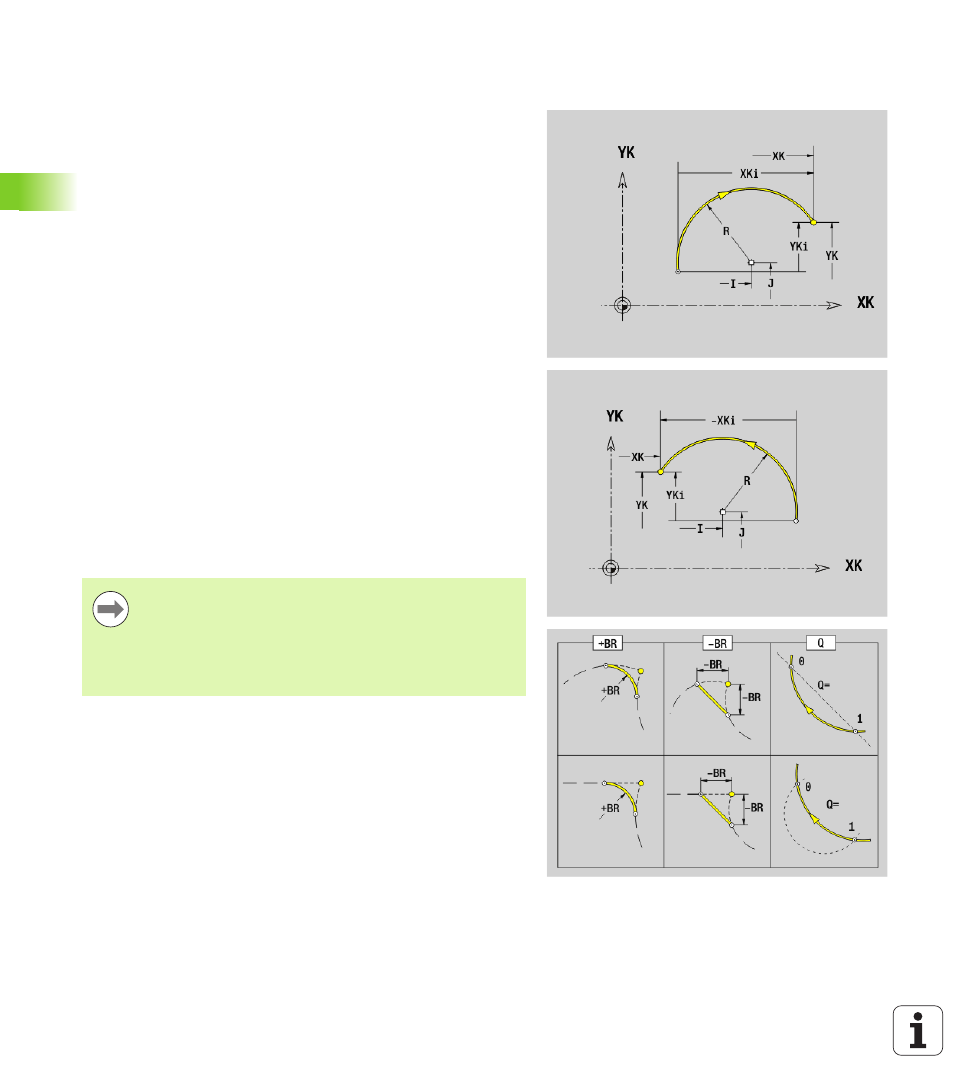

G102/G103 definiert einen Kreisbogen in einer Stirn- oder
Rückseitenkontur. Drehrichtung (siehe Hilfebild):
 G102: im Uhrzeigersinn
 G102: im Gegen-Uhrzeigersinn
Parameter
X
Endpunkt in Polarkoordinaten (Durchmessermaß)
C Endpunkt in Polarkoordinaten (Winkelmaß)
XK Endpunkt in kartesischen Koordinaten
YK Endpunkt in kartesischen Koordinaten
R Radius
I Mittelpunkt in kartesischen Koordinaten
J Mittelpunkt in kartesischen Koordinaten
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
Q Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade oder
einen Kreisbogen schneidet (default: 0):
 0: naher Schnittpunkt
 1: entfernter Schnittpunkt
Programmierung
 X, XK, YX: absolut, inkremental, selbsthaltend oder „?“
 C: absolut, inkremental oder selbsthaltend
 I, J: absolut oder inkremental
 Endpunkt darf nicht der Startpunkt sein (kein Vollkreis).
