180 smart.Turn-Units für die Y-Achse
3.3 Units - F
räsen Y
-A
c
hse

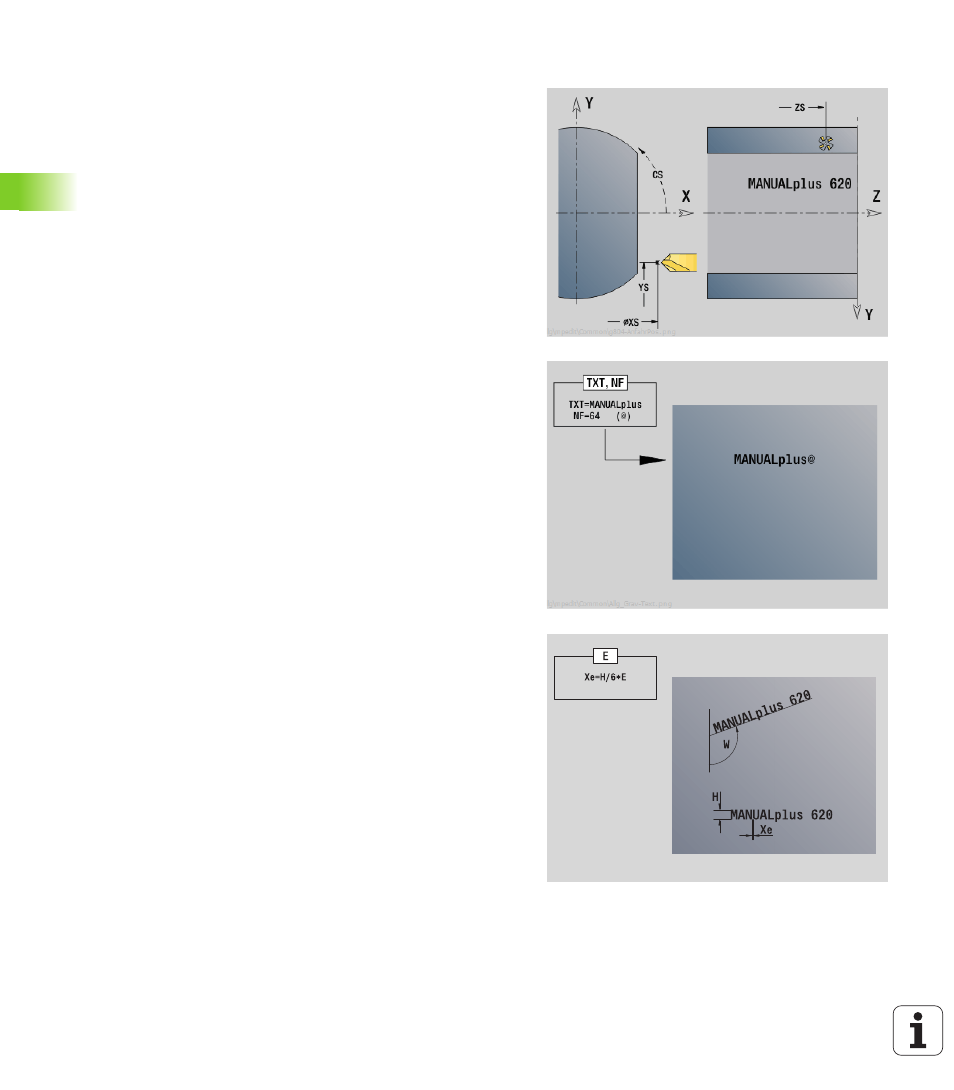

Unit „Gravieren YZ-Ebene“
Die Unit graviert Zeichenfolgen in linearer Anordnung auf der YZ-
Ebene. Umlaute oder Sonderzeichen, die Sie im smart.Turn-Editor
nicht eingeben können, definieren Sie Zeichen für Zeichen in NF. Wenn
Sie „direkt weiterschreiben“ (Q=1) programmieren, werden der
Werkzeugwechsel und die Vorpositionierung unterdrückt. Es gelten
die technologischen Werte des vorhergehenden Gravierzyklus.
Unitname: G804_GRA_Y_MANT / Zyklus: G804 (siehe Seite 517)
Zeichentabelle: siehe Seite 364
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Gravieren
 beeinflusste Parameter: F, S
Parameter Formular Position
Y, Z
Anfangspunkt
X Endpunkt (Durchmessermaß). X-Position, auf die zum
Fräsen zugestellt wird.
RB Rückzugsebene
Parameter Formular Zyklus
TXT
Text, der graviert werden soll
NF Zeichen-Nummer (Zeichen, das graviert werden soll)
H Schrifthöhe
E Abstandsfaktor (Berechnung: siehe Bild)
W Neigungswinkel
FZ Eintauchvorschubfaktor (Einatuchvorschub = aktueller
Vorschub * FZ)
Q Direkt weiterschreiben
 0 (Nein): die Gravur erfolgt ab dem Anfangspunkt
 1 (Ja): ab der Werkzeugposition gravieren
Weitere Formulare: siehe Seite 58
