74 smart.Turn Units
2.3 Units – St
ec
hen

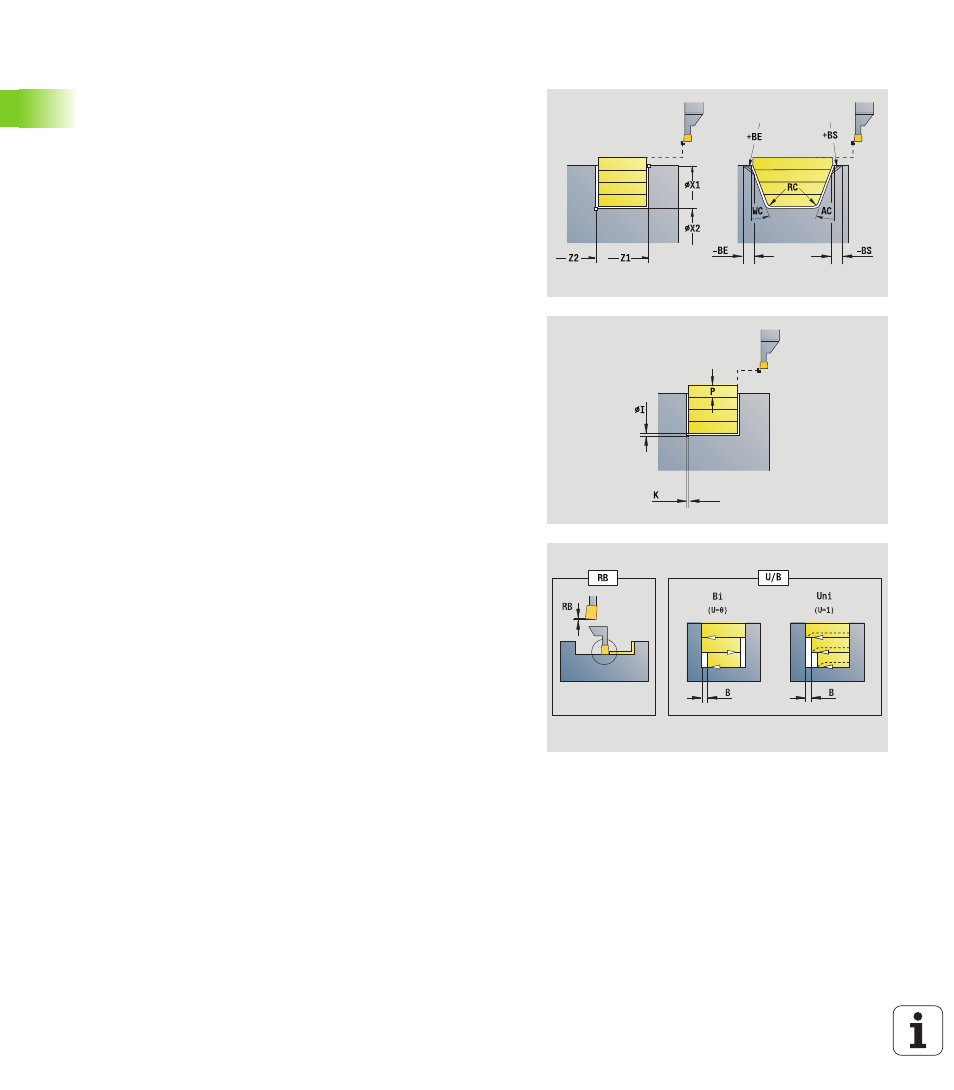

Unit „Stechdrehen direkte Kontureingabe“
Die Unit zerspant die mit den Parametern beschriebene Kontur axial/
radial. Durch alternierende (abwechselnde) Einstech- und
Schruppbewegungen erfolgt die Zerspanung mit einem Minimum an
Abhebe- und Zustellbewegungen.
Unitname: G869_G80 / Zyklus: G869 (siehe Seite 275)
Die Steuerung erkennt anhand der Werkzeugdefinition, ob radial oder
axial eingestochen wird.
Drehtiefenkorrektur RB: Abhängig vom Material, der
Vorschubgeschwindigkeit etc. „verkippt“ die Schneide bei der
Drehbearbeitung. Den dadurch entstehenden Zustellungsfehler
korrigieren Sie mit der Drehtiefenkorrektur. Der Wert wird in der Regel
empirisch ermittelt.
Versatzbreite B: Ab der zweiten Zustellung wird bei dem Übergang
von der Dreh- zur Stechbearbeitung die zu zerspanende Strecke um
die „Versatzbreite B“ reduziert. Bei jedem weiteren Übergang an
dieser Flanke erfolgt die Reduzierung um „B“ – zusätzlich zu dem
bisherigen Versatz. Die Summe des „Versatzes“ wird auf 80% der
effektiven Schneidenbreite begrenzt (effektive Schneidenbreite =
Schneidenbreite – 2*Schneidenradius). Die Steuerung reduziert
gegebenenfalls die programmierte Versatzbreite. Das Restmaterial
wird am Ende des Vorstechens mit einem Stechhub zerspant.
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Stechdrehen
 beeinflusste Parameter: F, S, O, P
Formular Kontur:
RI, RK
Rohteilaufmaß in X- und Z-Richtung.
weitere Parameter Formular Kontur: siehe Seite 60
Formular Zyklus
P
Maximale Zustellung beim Vordrehen
I, K Aufmaß in X-, Z-Richtung (I: Durchmessermaß)
RB Drehtiefenkorrektur für Schlichtbearbeitung
B Versatzbreite
U Zerspanungsrichtung
 0 (Bi): bidirektional (in beiden Richtungen)
 1 (Uni): unidirektional (in Konturrichtung)
Q Ablauf (Schruppen/Schlichten)
 0: Schruppen und Schlichten
 1: nur Schruppen
 2: nur Schlichten
Weitere Formulare: siehe Seite 58
