Unit „Konturfräsen Figuren Stirnfläche“
Die Unit fräst die mit Q definierte Kontur auf der Stirnfläche.
Unitname: G840_Fig_Stirn_C/ Zyklus: G840 (siehe Seite 349)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Fräsen
 beeinflusste Parameter: F, S, FZ, P

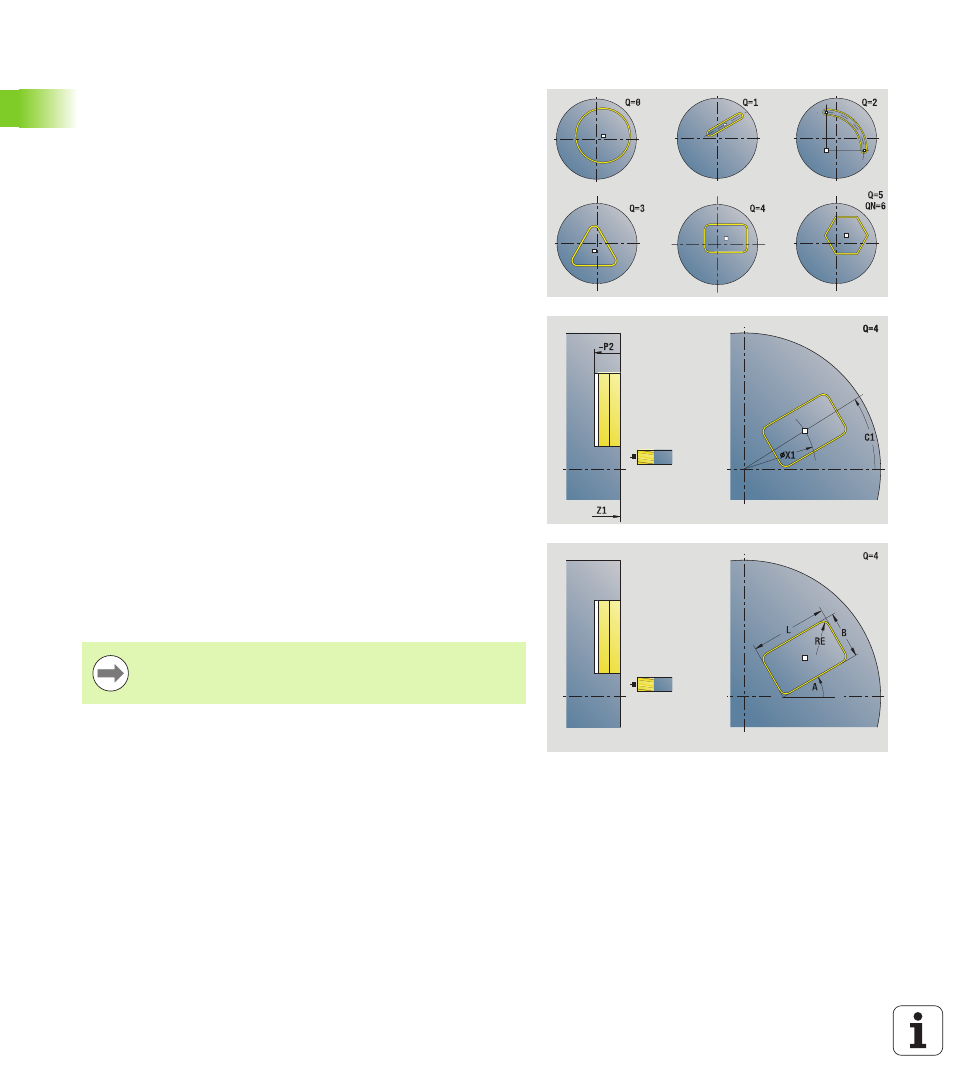

Formular Figur
Q
Figurtyp
 0: Vollkreis
 1: lineare Nut
 2: zirkulare Nut
 3: Dreieck
 4: Rechteck, Quadrat
 5: Vieleck
QN Anzahl Ecken Vieleck – nur bei Q=5 (Vieleck)
X1 Durchmesser Figurmittelpunkt
C1 Winkel Figurmittelpunkt
Z1 Fräsoberkante
P2 Figurtiefe
L Kantenlänge/Schlüsselweite
 L>0: Kantenlänge
 L<0: Schlüsselweite (Innenkreisdurchmesser) beim
Vieleck
B Rechteckbreite
RE Verrundungsradius
A Winkel zur X-Achse
Q2 Drehsinn Nut – nur bei Q=2 (zirkulare Nut)
 cw: im Uhrzeigersinn
 ccw: gegen Uhrzeigersinn
W Winkel Endpunkt Nut – nur bei Q=2 (zirkulare Nut)
Programmieren Sie nur die für den gewählten Figurtyp
relevanten Parameter.
