Zirkulare Nut Mantelfläche G312/G313

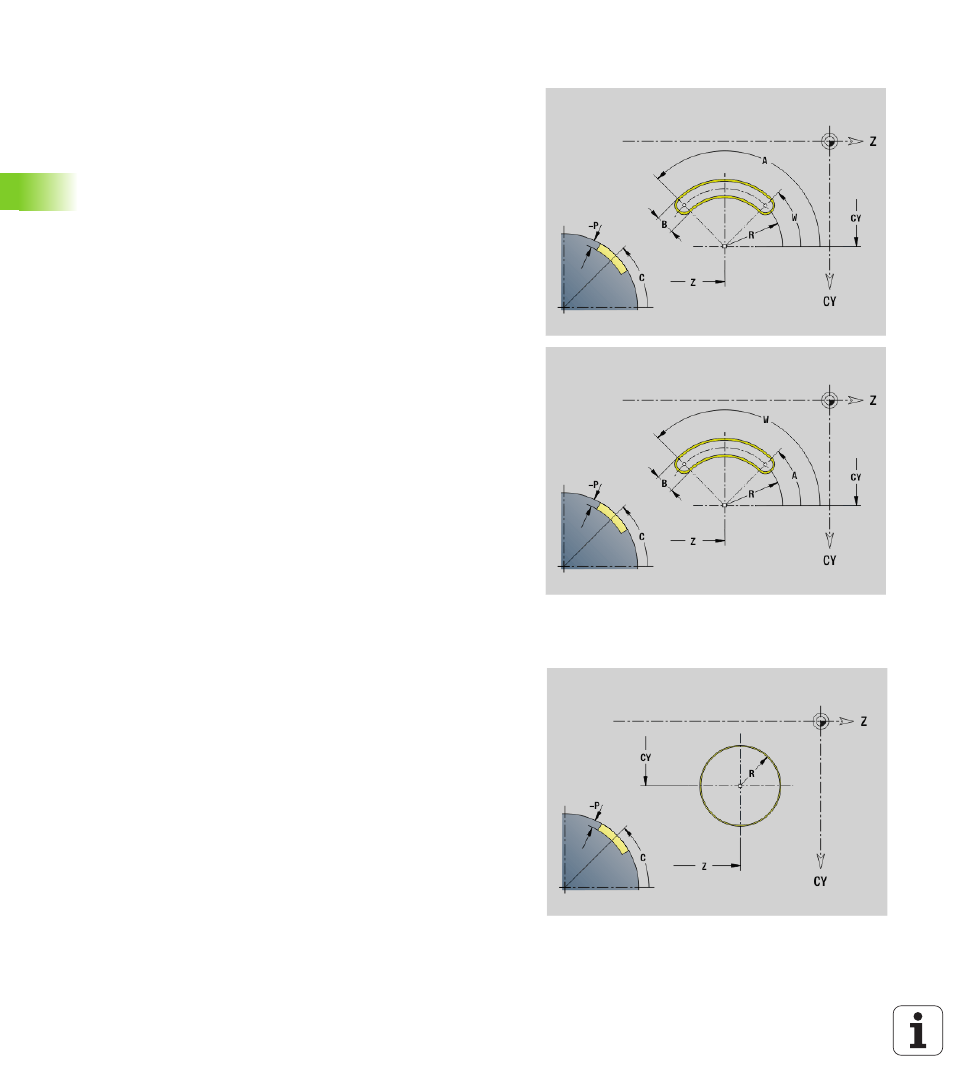

G312/G313 definiert eine zirkulare Nut in einer Mantelflächenkontur.
Die Figur programmieren Sie in Kombination mit G840, G845 oder
G846.
 G312: zirkulare Nut im Uhrzeigersinn
 G313: zirkulare Nut im Gegen-Uhrzeigersinn
Vollkreis Mantelfläche G314
G314 definiert einen Vollkreis in einer Mantelflächenkontur. Die Figur
programmieren Sie in Kombination mit G840, G845 oder G846.
Parameter
Z
Mittelpunkt
CY Mittelpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
C Mittelpunkt (Winkel)
R Radius; Bezug: Mittelpunktbahn der Nut
A Anfangswinkel; Bezug: Z-Achse; (default:0°)
W Endwinkel; Bezug: Z-Achse
B Nutbreite
P Tiefe der Tasche
Parameter
Z
Mittelpunkt
CY Mittelpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
C Mittelpunkt (Winkel)
R Radius
P Tiefe der Tasche
