HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 115
2.7 Units – Sc
hlic
ht
en
2.7 Units – Schlichten

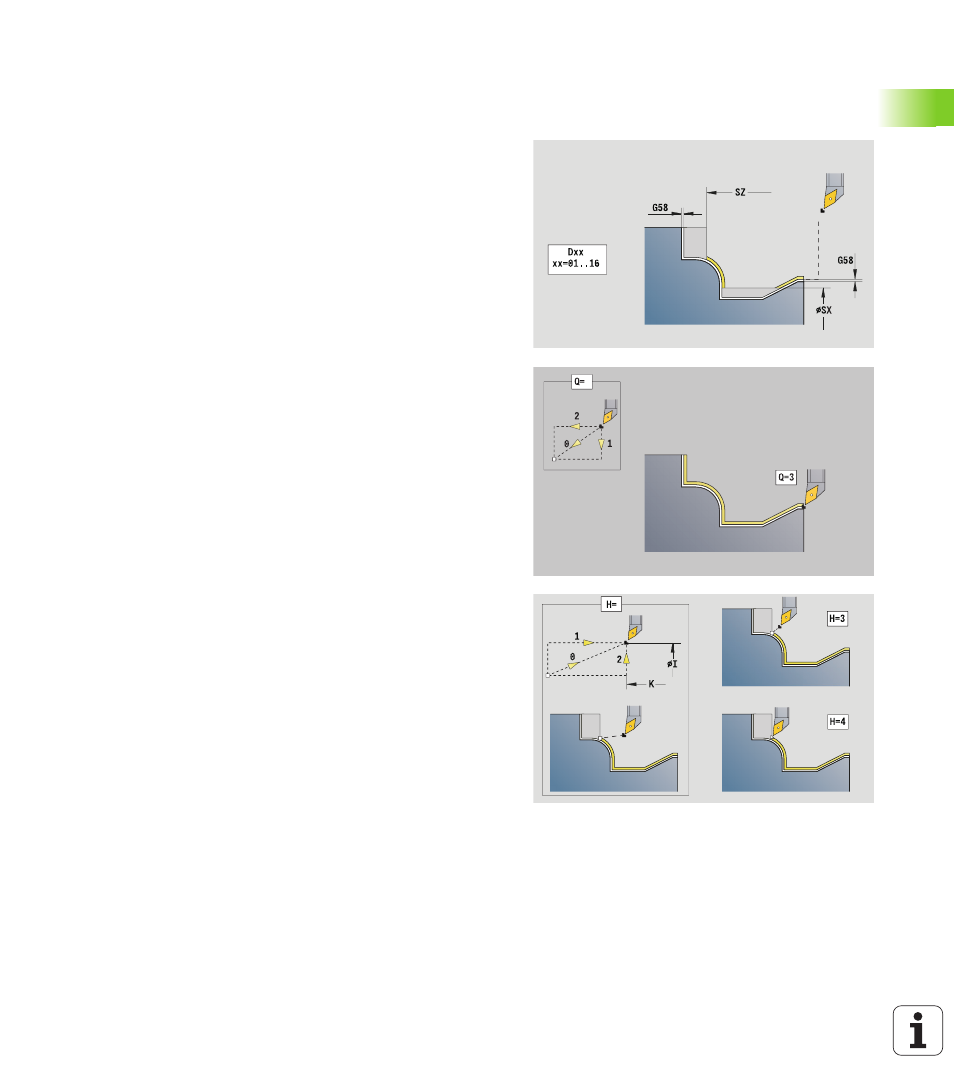

Unit „Schlichten ICP“
Die Unit schlichtet die per ICP beschriebene Kontur von „NS nach NE“
in einem Schlichtschnitt.
Unitname: G890_ICP / Zyklus: G890 (siehe Seite 280)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Schlichten
 beeinflusste Parameter: F, S
Formular Kontur
B
SRK einschalten (Art der Schneidenradiuskompensation)
 0: automatisch
 1: Werkzeug links (G41)
 2: Werkzeug rechts (G42)
SX, SZ Schnittbegrenzung (SX: Durchmessermaß) – (default:
keine Schnittbegrenzung)
weitere Parameter Formular Kontur: siehe Seite 60
Formular Zyklus
Q
Anfahrart (default: 0)
 0: automatische Wahl – die Steuerung prüft:
 diagonales Anfahren
 erst X-, dann Z-Richtung
 äquidistant (längengleich) um das Hindernis herum
 Auslassen der ersten Konturelemente, wenn die
Startposition unzugänglich ist
 1: erst X-, dann Z-Richtung
 2: erst Z-, dann X-Richtung
 3: kein Anfahren – Werkzeug ist in der Nähe des
Anfangspunktes
H Freifahrart. Werkzeug hebt unter 45° entgegen der
Bearbeitungsrichtung ab und fährt auf die Position „I, K“
(default: 3):
 0: diagonal
 1: erst X-, dann Z-Richtung
 2: erst Z-, dann X-Richtung
 3: bleibt auf Sicherheitsabstand stehen
 4: keine Freifahrbewegung (Werkzeug bleibt auf der
Endkoordinate stehen)
I, K Zyklus Endposition. Position, die bei Zyklusende
angefahren wird (I: Durchmessermaß).
